2.5軸/3軸/5軸 CAMの違い

2.5軸加工とは？

2.5軸加工の定義と仕組み

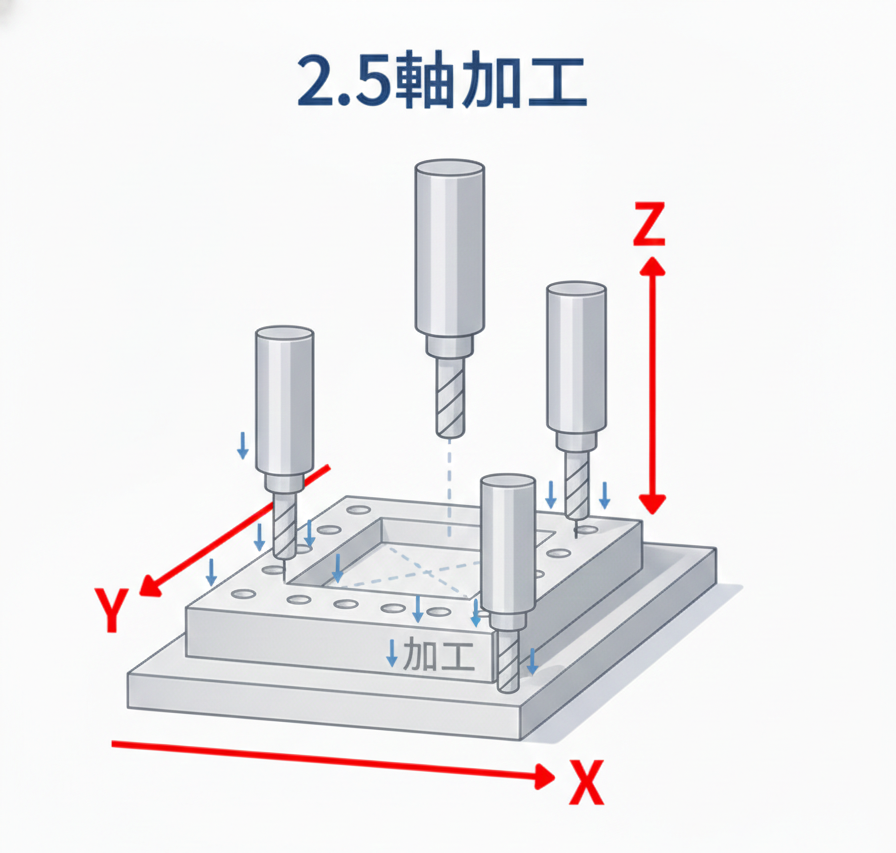

2.5軸加工とは、左右（X軸）と前後（Y軸）の2軸を同時に動かして平面的な形状を削り、上下（Z軸）は「切り込み深さ」として段階的に制御する加工法です。

全ての軸を同時に動かす「同時3軸加工」に対し、平面的な動き（2軸）＋一定の高さでの固定（0.5軸）という考え方から、2.5軸と呼ばれます。常に一定の深さで横方向に削り進めるため、プログラムの構造が非常にシンプルである点が最大の特徴です。

主な用途と加工形状

2.5軸加工が最も得意とするのは、平らな面に対する加工や垂直な壁面の削り出しです。

具体的な用途としては、プレート材への穴あけ加工やタップ加工、材料を一定の深さでくり抜くポケット加工、外形をなぞって切り出す輪郭加工、文字の刻印などが挙げられます。身近な機械部品や治具の多くが、この2.5軸加工の組み合わせで製作されています。

メリット

大きなメリットは、プログラミングが圧倒的に容易であることです。3軸モデルが手元になくても、2次元の図面データ（DXFなど）さえあればパスを作成できるため、準備時間を大幅に短縮できます。

また、計算負荷が低いため、低スペックのPCや簡易的なCAMソフトでも軽快に動作します。単純な形状であれば、3軸加工よりも効率的に、かつ人的な設定ミスを抑えてNCデータを作成することが可能です。

デメリット

デメリットは、緩やかな曲面や複雑な傾斜面を滑らかに削ることができない点です。

2.5軸はあくまで「等高線状」に一定の深さを削る動きを繰り返すため、斜面を削ろうとすると階段状の跡（カッタマーク）が目立ってしまいます。意匠性の高い製品や流体形状など、滑らかな仕上がりが求められる場合は、X・Y・Zを同時に制御する3軸以上の加工が必要になります。

3軸加工とは？

主な用途と対応業界

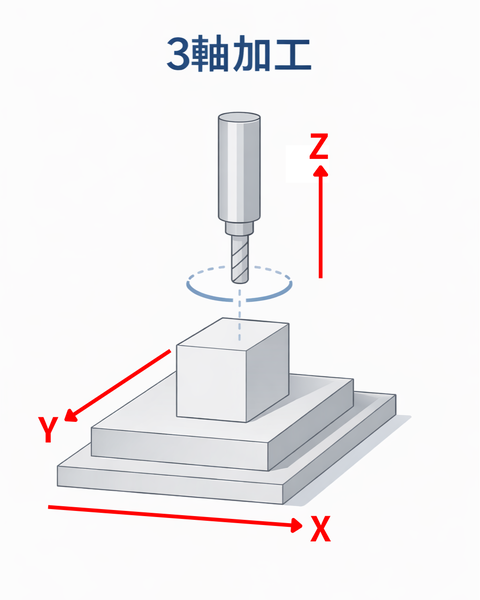

3軸加工とは、左右（X軸）、前後（Y軸）、上下（Z軸）の3つの方向に工具を動かして行う加工法です。

主な用途は、平面的な形状を持つ部品、プレート部品、パネル部品、穴あけ加工、溝加工など。金型の粗加工や、比較的単純な形状の自動車部品、各種機械部品、簡易的な治具の製作にも適しています。

直線だけでなく曲線的に動くことができるため、自動車産業、電機・電子産業、一般機械産業など多様な分野で活用されています。

構造と動作原理（XYZ軸）

3軸加工機の構造は、工作物を固定するテーブルと、切削工具を取り付けた主軸から構成されます。

主軸がX軸、Y軸、Z軸の3方向に移動することで、工具の刃先がプログラムされた経路をたどり、材料を削り出します。

機械構造が比較的シンプルであるため、メンテナンスも比較的容易です。

対応素材と事例

3軸加工は、鋼材、アルミニウム合金、ステンレス鋼といった金属材料から、樹脂、木材など、幅広い素材に対応可能です。具体的な加工事例としては、自動車のブラケット部品、機械のカバー部品、製品検査用の簡易治具、模型のパーツなどが挙げられます。

メリット

3軸加工の大きなメリットは、導入コストの低さです。5軸加工機よりも機械本体が安価で、初期投資を抑えることができます。

また、操作方法やNCプログラムの作成も比較的容易。シンプルで扱いやすいため、さほど時間をかけなくても操作法を習得することが可能です。

デメリット

デメリットは、複雑な曲面や傾斜面、アンダーカット形状の加工が難しい点です。

工具が一方向からしかアプローチできないため、斜め方向からの加工や多面加工を行う際には、工作物を傾けるための専用治具が必要になったり、段取り替え（工作物の再固定）が複数回発生したりする場合があります。

これにより、加工時間が増加し、位置決め精度が悪化する点は考慮しなければなりません。

5軸加工とは？複雑加工への対応力

5軸加工の仕組み

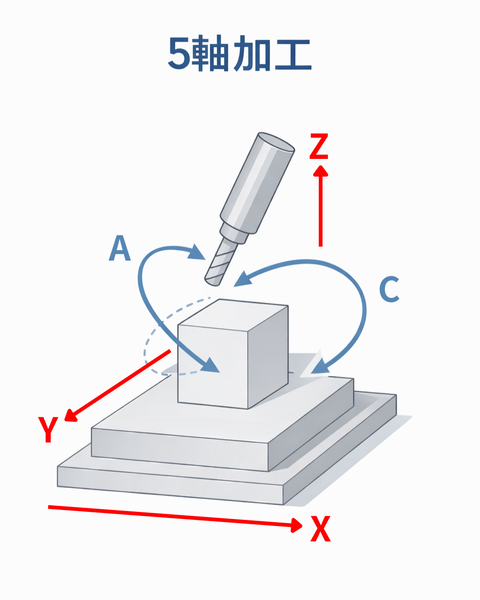

5軸加工は、従来の3軸制御（X軸・Y軸・Z軸）に加え、2つの回転軸（A軸・B軸・C軸のうちいずれか）を 組み合わせることで、工具の角度を多方向に制御可能とする高度な加工技術です。

曲面の多い複雑形状の加工もできる点、段取り替えを最小限に抑えられる点などがメリット。 加工精度の向上と工程短縮による生産性改善が期待できます。

また、5軸加工機には大きく分けて「テーブル旋回・傾斜型」と「主軸旋回・傾斜型」の2種類があります。 テーブル旋回・傾斜型は、ワーク側が傾く構造のため、比較的小型ワークの加工に向いており、 機構が安定しているぶん高い加工精度を得やすい点が特徴です。

一方、主軸旋回・傾斜型は工具側が動く構造のため、大きなワークでも保持したまま加工できる柔軟性があります。 ただし、主軸周りの構造が複雑になることで、本体価格が上がりやすい点や、 機械剛性を確保する設計が必要になるため、場合によっては精度面のチューニングが重要になります。

ワンチャッキング多面加工

5軸加工の大きな特徴の一つが、ワンチャッキング（一度の掴み）での多面加工です。

3軸加工では複数の面を加工するために工作物を何度も付け替えなくてはなりませんが、5軸加工では一度の段取りで、取り付け面以外のほぼ全ての面を加工することが可能。

これにより、段取り替えにかかる時間や手間を大幅に削減。位置決めの誤差も最小限に抑え、加工精度を向上させることができます。

活用業界と事例

5軸加工は、その高い加工能力から、特に複雑な形状や高精度が求められる部品の製造に適しています。

航空宇宙産業におけるタービンブレードやインペラ、医療分野での人工関節やインプラント、自動車産業でのエンジン部品や複雑なデザインのプレス金型などが代表的な活用事例です。

その他、試作品製作やデザインモックアップ、精密機械部品など、幅広い分野でその能力が発揮されています。

メリット

複雑な形状の部品を一体で加工できるため、部品点数の削減や設計自由度の向上が期待できます。 特にワンチャッキングによる多面加工は、段取り時間や生産リードタイムを大幅に短縮できるでしょう。

工具を最適な角度でワークに向けられることで切削抵抗を抑えられ、工具寿命の延長や 加工面の品質向上が実現できます。また、工具の角度を自由に調整できるため、 不必要に長い工具を使わずに済み、より短く剛性の高い工具を選択できます。

その結果、加工中の工具たわみが大幅に減少し、刃先位置のズレが起こりにくくなるため、 高精度な加工を安定して行えるという大きなメリットがあります。

デメリット

最大のハードルは、設備投資コストの高さです。5軸加工機本体に加え、対応する高機能な CAMソフトウェアの導入が必要なため、初期費用は一般的な3軸加工機よりかなり高額です。

また、5つの軸を同時に制御するNCプログラムは構造が複雑で、プログラミングには 高度な専門知識と経験が求められます。さらに、工具姿勢や回転軸の動きが複雑に絡むため、 加工前のシミュレーション機能や干渉チェック機能が備わったCAMソフトは必須となります。 これらの機能を正しく扱えるようになるまでには、オペレーター育成にも時間がかかり、 社内体制づくりが重要なポイントになります。

加えて、機械構造が複雑になることで、日常の保守・メンテナンスにも一定の技術力が必要です。 適切な管理を行い、機械性能を維持できる体制を整えましょう。

3+2軸加工との違いにも注意

3+2軸加工は、5軸加工機を使用しながら加工中は3軸のみを動かし、回転軸をあらかじめ固定する方法です。

5軸同時加工に比べて自由度は劣りますが、プログラムや操作が容易に行えるため、導入初期の運用や荒加工に適しています。

仕上げなど高精度が求められる工程では5軸同時制御を活用することで、精度と効率の両立が可能。加工内容に応じて両方式を使い分ける「ハイブリッド運用」を行う現場も増えています。

3軸と5軸の違いを徹底比較

3軸加工と5軸加工は、加工精度・対応形状・導入コスト・作業効率・必要スキルにおいて大きな違いがあります。3軸は導入しやすく操作も簡単ですが、複雑形状には不向きです。一方、5軸は高精度かつ複雑な加工に対応できますが、設備や操作に高い専門性が求められます。

どちらを選ぶべきか？
業種・用途別の選定ポイント

加工対象と形状から判断する

まず考えたいのが、加工対象物の材質や形状です。

比較的単純な形状の樹脂部品や軽金属部品、大量生産向けのワークが中心であれば、3軸加工で十分です。3軸は導入コストが低く、操作やプログラムも習得しやすいため、コストを抑えて運用できるでしょう。

ただし、金型やインプラント、航空機部品のような複雑形状かつ高精度が求められる部品を加工する場合には、5軸加工の自由度と精度が必要です。

生産形態に応じた選定

試作中心か量産中心かという「生産のスタイル」も重要な判断基準です。

少量多品種の開発や試作品製作が主な業務であれば、5軸加工の柔軟性が活かせるでしょう。設計変更への迅速な対応や、多面加工の短縮効果は、試作リードタイムの削減に直結します。

対して、一定形状の製品を大量に生産する場合は3軸加工がおすすめ。標準化された工程で効率良く運用することができます。

精度・納期 vs コスト・習熟度のバランス

最終的な判断は、「精度・納期を優先するのか」「コストと現場習熟度を重視するのか」という方向性で決まります。高精度・短納期対応が求められる業種なら、5軸加工の導入で確かな投資効果を得られるでしょう。反対に、設備投資を抑えつつ、標準的な精度や汎用部品の加工を安定して行いたい現場では、3軸加工が適しています。
