金型業界では技術者の高齢化や属人化が進み、現場の継続性が課題視されています。本記事では、その解決策となるCAD/CAMソフトの導入メリットや注意点をまとめました。
金型業界でCAD/CAMを導入するメリットを5つご紹介します。
加工条件やパスのルール、工具情報などをデジタルで一元管理することで、作業者ごとのばらつきがなくなり、品質の安定化を図れます。工程の標準化ができれば、再加工や品質トラブルの削減といった効果も期待できるでしょう。納期管理の手間や検査工数も削減し、信頼性の高い現場体制を築くことができます。
ベテランが持つ経験や判断基準をテンプレートやマクロとして蓄積すれば、若手でも同じ判断や操作を再現することができます。属人化の解消はもちろん、技術継承や教育負担軽減の面でもメリットが得られるでしょう。人材の育成は、社内スキルの平準化にもつながります。
CADとCAMが連携していれば、設計データの変更にもスムーズに対応可能です。モデルを修正するだけでパスデータが自動更新され、手戻り作業を大幅に減らすことができます。
従来のように再段取りやNC再出力を繰り返す必要がなく、試作・量産のどちらにおいてもリードタイム短縮や工程変更への柔軟な対応が実現できます。
一度作成した加工条件やパスデータを保存しておけば、類似形状の製品に応用することができます。過去の成功事例を再利用して作業時間を短縮しつつ、一定以上の品質を目指せるでしょう。
履歴を分析すれば、工程改善やミスの未然防止、現場全体の生産性向上も実現することができます。
近年のCAD/CAMソフトは、視認性の高いインターフェースやナビゲーション機能を標準搭載しており、加工経験の浅い技術者でも操作しやすい点がポイントです。
これにより、初期教育にかかる工数を削減でき、早期戦力化を促進。操作ミスを低減し、属人性を排した安定的な加工体制を構築することができます。人材の流動性が高い現場でも再現性のある運用ができるでしょう。
金型特有の課題を解決し、製作工数を大幅に短縮するための具体的なCAM技術について解説します。
高硬度材の加工において課題となるのが、小径工具の破損や寿命低下です。切削負荷を一定に保つ負荷一定のツールパスを生成できるCAM機能を活用することで、工具への負担を最小限に抑えつつ高能率な加工が可能になります。これにより、焼入れ後の直彫り加工が安定し、放電加工への依存を減らすことで大幅なリードタイム短縮につながります。
金型の仕上げにおける手磨き工程は、熟練の技術と多大な時間を要します。等高線加工とスキャロップ加工を組み合わせ、理論上の面粗度を徹底的に追求したツールパスを生成することで、加工面の品位が飛躍的に向上します。結果として手仕上げにかかる工数を削減し、品質の均一化と納期の短縮を実現します。
放電加工が必要な部位において、電極の設計から加工データの作成までの工程は手間がかかります。優れたCAD/CAMシステムでは、CADデータから放電部位を認識して電極モデルを自動抽出し、NCデータまで一貫して作成する機能が搭載されています。これにより、電極作成に関わる設計・加工の自動化が進み、人的ミスの削減と効率化が図れます。
金型業界では多くの企業が高精度加工や工程短縮、属人化の解消といった課題を抱えています。ここでは、CAD/CAM導入によって課題を解決した企業の事例をご紹介します。
導入前は、現場が少人数体制でプログラム作成が属人化し、作業が止まることもありました。
プラスチック金型の複雑な入れ子構造においてhyperMILLの5軸加工を導入した結果、段取り替え回数を4回から1回へと削減。テンプレート化やトロコイド加工によってプログラム作成と加工時間を大幅に短縮し、ベース形状では1日数枚を仕上げられるようになりました。業務効率が大きく向上し、受注の幅が広がり新たな顧客との取引にもつながっています。
従来は、試し打ちを4回以上行う必要があり、1型の立ち上げに約1年かかるケースもありました。
プラスチック金型の設計において、Fusion 360のSimulation Extensionを用いた流動解析を導入したことで、金型設計段階での検証が可能になり、試し打ち回数を平均25％削減しました。充填不良の可視化により設計精度が向上し、信頼性向上にもつながっています。今後はクラウド活用や治具設計への展開なども検討しています。

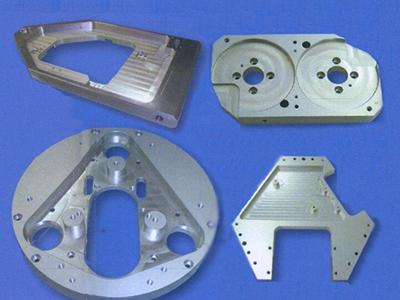

導入前はプレス金型の高硬度材加工において工程が複雑化し、段取りや精度確保に手間がかかっていました。
Mastercam導入後は、CAMのテンプレート機能を活用することで、若手オペレーターでもベテランと同等の加工条件を再現できるようになりました。3軸モデリングからツールパス作成、NC出力までを一貫して対応し、作業効率の向上と品質の安定化を実現しています。オペレーターが加工とCAMの両方を担える体制が築かれ、さらなる人材育成を進めています。
金型業界での導入時に注意すべき5つのポイントを紹介します。
試作や変更対応が多い現場では、段取りや加工工程の短縮が重要です。条件テンプレートやマクロを活用すれば、ツールパス作成の時間を大幅に削減することができます。
仕様変更に柔軟に対応できる機能が備わっているか、導入前に必ず確認しておきましょう。
加工機と出力されるNCコードが適合しなければ、トラブルやミスの原因になります。このため、ポストプロセッサが各設備に対応しているかどうかよく確認してください。機種ごとの干渉条件や出力仕様を考慮し、専用の設定やカスタマイズができるかについてもチェックしておきましょう。
微細かつ複雑な形状を多く扱う金型加工では、5軸対応や多彩な加工戦略に対応できるツールパス生成能力が求められます。
自動工具選定や加工範囲制御などの高度な制御機能があることで、加工ミスの抑制や品質の安定化が実現します。設計自由度との相性も重要です。
工程データや履歴がソフト内で管理・共有できるかは、業務効率や教育の観点で重要なポイントです。
情報の再利用性が高ければ、同様案件の対応が迅速に、ミスなくできるようになります。社内での技術共有や改善に活かせる仕組みがあるかを確認しましょう。
ソフトの操作が複雑すぎると、導入後に習得が進まず属人化が解消できません。
実務担当者にとって分かりやすいUIやガイド機能があるかどうか、よく確認してください。トライアルやデモで実際に確認できれば安心です。
金型業界では、高精度な仕上がりと複雑形状への対応、さらに属人化の解消や加工の効率化が重要です。金型製造の現場で多く導入されているCAD/CAMソフトを紹介します。
金型では、キャビやコアの深いリブ形状や自由曲面など、段差や曲率の変化が激しい面をいかにムラなく仕上げるかがポイントです。hyperMILLの5軸加工機能は、型面の形状に合わせて最適な姿勢を自動計算し、一定の切削負荷で流れるような工具動作を実現します。削り残しやピックマークを抑えやすくなり、研磨仕上げにかかる工数も削減しやすくなります。
金型トライ時の仕上がり精度が安定することで、トライ回数や手戻りを減らしやすい点も大きなメリットです。立ち上げまでにかかっていた調整時間を短縮でき、短納期案件や同時進行する複数型の対応にも余裕が生まれます。結果として、試作から量産に向けたスケジュールを組みやすくなり、現場全体の負荷分散にもつながります。
金型では、焼入れ鋼などの高硬度材の加工時間と工具寿命が大きなテーマになります。hyperMILLは、トロコイド加工や高能率な粗取りストラテジーを活用することで、切削負荷を一定に保ちながら効率よく切り進めることができます。刃先への負担を抑えられるため、工具チッピングのリスク低減や工具コスト削減にもつながります。
さらに、よく使う加工パターンや条件をテンプレートとして登録しておけば、形状や材質に応じた最適な条件をすぐに呼び出せます。ベテランの経験値に頼っていた条件決めをルール化しやすく、誰がプログラムしても同じ傾向の結果を得やすい点が金型現場にとって大きな強みです。粗取りから仕上げまでの一連のノウハウを資産として蓄積できるため、属人化対策にも効果を発揮します。
金型づくりでは、設計段階の判断が成形不良の発生に直結するため、設計と解析、加工の一貫した検証が重要です。Fusion 360は、CAD・CAM・CAEを同じクラウド環境で扱えるため、金型設計データをもとにそのまま加工や流動解析へとつなげることができます。データ変換やツール間の行き来が少なくなり、型構造の検討から製作までの流れがスムーズになります。
設計変更が発生した場合も、同じプラットフォーム上でモデルを更新し、変更内容を関係者にすぐ共有できます。成形トライで見つかった不具合を設計側にフィードバックし、その結果を再び加工に反映するサイクルを短く回せるため、全体としての手戻りが大幅に減ります。結果的に、型完成までのリードタイム短縮と、安定した立ち上がりに貢献します。
中小規模の金型メーカーでは、少人数で多くの案件を並行して進めることが多く、案件ごとのデータ管理や工程把握が負担になりがちです。Fusion 360はクラウドベースでデータを管理できるため、どの案件のどの型がどの状態かをチーム全員で共有しやすくなります。自宅や別拠点からでも同じデータにアクセスできる点も、柔軟な働き方に対応しやすいポイントです。
また、よく使う加工条件やセットアップをテンプレートとして登録しておけば、新しい型でも同じ流れでセットアップを進めることができます。案件ごとにゼロから段取りする必要がなくなり、若手でも短期間で一定品質のプログラムを作成しやすくなります。多品種・小ロットの金型案件を、限られた人数で無理なく回していきたい現場に適したソフトといえます。

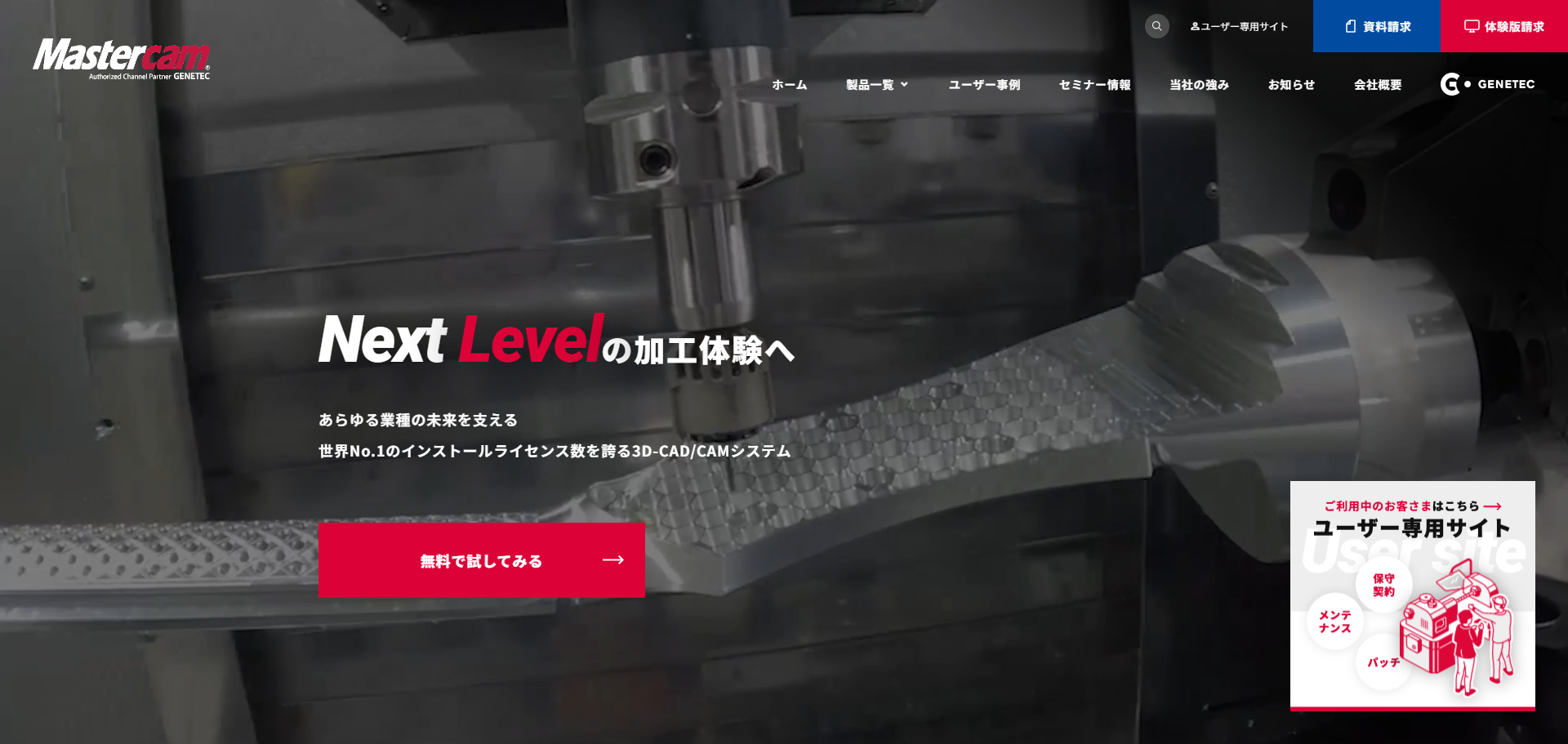

金型加工では、焼入れ鋼やプリハードン鋼など硬度の高い材料に対して、深いリブ、細いコア、複雑なポケット形状を正確に削る必要があります。Mastercamは、荒取りから仕上げまで多彩なツールパスを備えており、加工目的や工具・機械能力に合わせた最適な戦略を選択できます。工具負荷のばらつきを抑えつつ、安定した切削状態を維持しやすい点が特長です。
リードイン・リードアウトや加工範囲の制御も柔軟に行えるため、折損リスクの高い細径工具の使用や、局所的な部分加工にも対応しやすくなります。結果として、工程をムリに分割することなく一貫したツールパスで仕上げられる場面が増え、段取り回数やプログラム数の削減にもつながります。高難度形状の金型案件を増やしていきたい企業に適したソフトです。
金型工場では、プレート加工の2軸・穴あけから、3軸形状の3軸・5軸加工、入れ子や部品の旋削・複合加工、さらにはワイヤ放電加工まで、多様な工程が混在します。Mastercamは、これらの加工領域を同一ファミリーのモジュールとして揃えられるため、オペレーターは一度操作を覚えれば複数の加工に応用しやすくなります。
新しい加工領域を追加したい場合も、必要なモジュールを増やすことで段階的な機能拡張が可能です。ソフトを統一しておくことで、教育コンテンツや社内マニュアルも一本化しやすく、少人数でCAMを回す現場でも運用負荷を抑えられます。将来的に設備や加工範囲を広げていきたい金型メーカーにとって、長く使えるプラットフォームになりやすい構成です。
金型業界では人材不足や属人化が進み、現場の生産性や継続性に影響を及ぼしています。操作の標準化や技術の共有を支えるCAD/CAMソフトは、こうした課題の解消に有効です。
導入する際には、業務や加工内容に合ったソフトを選ぶことが大切。自社の課題と環境を把握し、複数製品を比較して選定してみてください。
