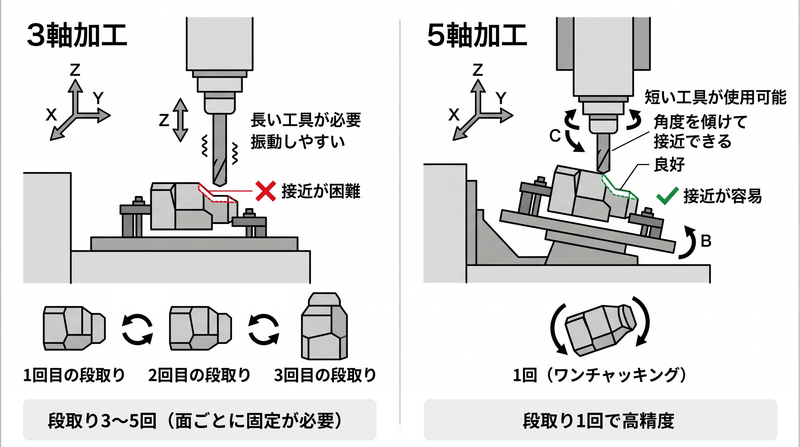

5軸加工と従来の3軸加工の決定的な違いは、「一度の固定でどれだけ多くの面を加工できるか」という点にあります。
以下の比較表にまとめた通り、5軸加工を導入することで、工程数の削減だけでなく品質面でも圧倒的な優位性を得ることが可能です。
| 比較項目 | 3軸加工 | 5軸加工（割り出し・同時） |
|---|---|---|
| 段取り回数 | 3〜5回（面ごとに固定が必要） | 1回（ワンチャッキング） |
| 工程数 | 5工程 | 1工程 |
| 加工精度 | 段取り替えによる「芯出し誤差」が生じやすい | 高精度（固定し直さないため累積誤差ゼロ） |
| 使用工具 | 長い工具が必要（突き出しが長くなり振動しやすい） | 短い工具が使用可能（角度を傾けて接近できる） |
| 表面粗さ | 工具の側面使用に限界があり、粗くなりやすい | 良好（常に最適な切削角度を維持できる） |
| プログラム難易度 | 低（手計算や簡易CAMで対応可） | 高（干渉回避のため高度なCAD/CAMが必須） |
特に注目すべきは、「加工精度の向上」と「工具寿命の延長」です。段取り替えによるヒューマンエラーや芯出し誤差を物理的に排除できるため、最終製品の品質が安定します。また、短い工具を選択できることで、加工中の「びびり（振動）」を抑制し、美しい仕上げ面を短時間で得ることが可能になります。

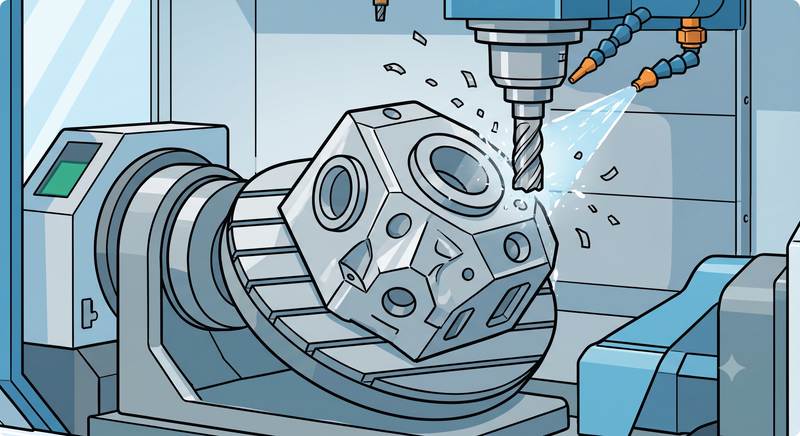

割り出し5軸加工は、回転軸と傾斜軸を特定の角度で「固定（ロック）」して加工を行う手法です。基本的には3軸加工の延長として扱えるため、プログラミングの難易度が比較的低いのが特徴です。
ワークを傾けて固定できるため、3軸加工では届かなかった側面の穴あけやポケット加工を、一度の段取りで効率的に処理したい場合に最適です。

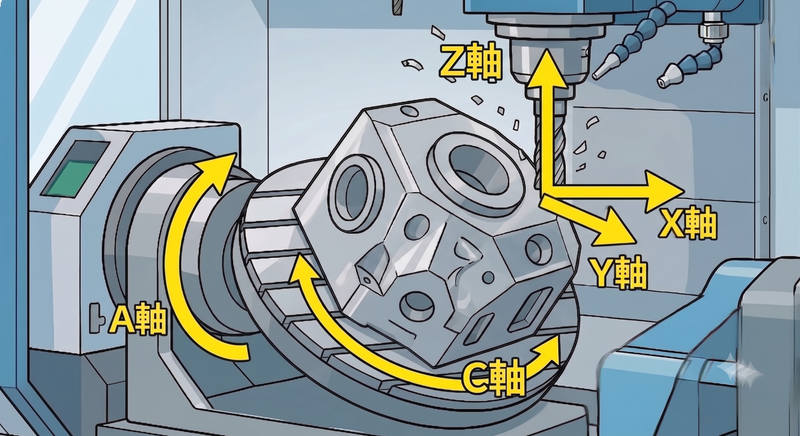

同時5軸加工は、直線3軸と回転2軸をすべて同時に制御しながら加工する手法です。常に工具がワークに対して最適な角度を維持するよう動き続けるため、インペラやタービンブレードといった複雑な3次元曲面の加工に欠かせません。
高度な制御が必要なため、プログラム作成には信頼性の高いCAD/CAMソフトが不可欠ですが、そのぶん加工時間の短縮と極めて滑らかな表面品質を両立させることができます。
5軸加工は、多軸制御でさまざまな方向からアプローチできる加工法。このため、難削材や複雑形状にも柔軟に対応することができます。
特に航空機や自動車業界では、5軸加工の事例が増加中。チタンやインコネルなどの耐熱合金、軽量化を実現するCFRPやアルミ複合材などへの対応力が評価されています。
5軸加工では工具の角度制御が可能なため、従来では難しかった部位にも対応できる多様な工具が活用されています。以下のような専用工具が用いられます。
特にバレル工具やレンズ工具は、曲面の高精度仕上げに優れており、加工時間の短縮と表面品質の向上に貢献します。
また、同一段取りでの穴あけ・ねじ切りも可能で、工具の突き出しを最小限に抑えながら安定した加工を実現できます。3軸加工では難しかった“びびり抑制”や工具寿命の延長ができるとして注目されています。
5軸加工の導入を検討する際、多くの現場で最大の懸念点となるのが「衝突事故（干渉）」への不安です。
3軸加工と異なり、ワークやテーブルが複雑に回転・傾斜する5軸加工では、工具の先端だけでなく、工具を保持するホルダーや主軸ヘッドそのものがワークや治具に激突するリスクが常に付きまといます。万が一、高速回転中に衝突が発生すれば、機械の精度低下や主軸の破損を招き、数百万円単位の修理費と数週間の稼働停止という致命的な損失に繋がりかねません。
このような複雑極まる軸の動きを、手計算や手打ちのプログラム（手プロ）で完璧に予見し、制御するのは人間の想像力の限界を超えています。目視では確認できない死角での干渉や、原点復帰時の予期せぬ旋回動作など、リスクの芽はプログラムの至る所に潜んでいるのが現実です。
この「衝突の恐怖」を払拭し、安全な運用を実現するために不可欠なのが、CAD/CAMによる「高精度シミュレーション」です。ソフト上で機械全体を精密に再現（デジタルツイン）し、加工前にすべての動作をバーチャルで検証。干渉が発生する箇所を色分けして警告するだけでなく、干渉を検知した際に工具姿勢を自動で傾けて回避する「退避動作の自動生成」も可能です。
「まずソフト上で安全を確認してから実機を動かす」というフローを確立することで、オペレーターは衝突のリスクから解放されます。これにより、ベテランの勘に頼ることなく、5軸加工機のポテンシャルを最大限に引き出した攻めの加工が可能になるのです。
5軸加工は加工精度と自由度の高さが魅力ですが、そのぶん動きが複雑でプログラミングの負担が大きいという課題があります。
そこでおすすめなのが、CAD/CAMソフトの活用です。3軸モデルを読み込むだけで工具姿勢や加工経路を自動生成。従来1日以上かかっていたNCプログラムも数時間で作成することが可能です。
仮想シミュレーションを行うことで、加工前に工具と治具、主軸ヘッドの干渉をチェックできる点もポイント。
試削や工具の破損といったリスクもあらかじめ回避することができます。加工時には工具が常に適切な角度で当たるよう制御されるため、切削抵抗が均一化し、工具摩耗を抑えられる点も大きなメリットです。
CAD/CAMの導入により、段取り替えの頻度も減り、治具製作や芯出しといった準備作業の工数を大幅に削減できます。ワークを一度固定すれば、多面加工も高精度に行えるため品質も向上します。
また、同一ソフトでロボット搬送やパレットチェンジャーといった自動化設備との連携コードも出力できるため、夜間のライトアウト運転や多品種少量生産ラインの自動化も実現可能です。
試作を高速で回したい開発部門や、少人化・自動化を推進したい生産現場など、さまざまな業種・工程で導入効果が期待されています。

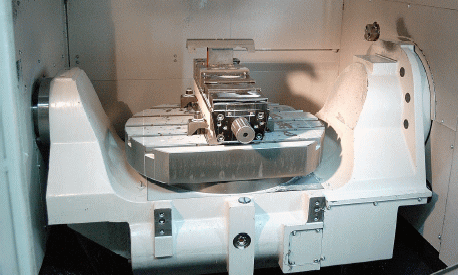

金属や樹脂など多様な素材を扱う部品加工メーカーでは、CAD/CAMソフトを活用し、5軸加工機による立体的な複雑形状の加工を実現しています。
加工機の向きを自動で調整しながら一度の取り付けで複数の面を加工できるため、精度の高い仕上がりと短時間での製作が可能に。全社員が自らソフトを操作し、NCデータの作成から加工まで一貫対応する体制で、設備の稼働率も高く維持されています。
工具角度を 360 度自由に振れる5軸ですが、一方で組み合わせが無限にあり、最適な姿勢を見つけなければかえって品質が低下してしまいます。
このため、割り出しと同時制御の両方に対応し、制限角度を考慮した上で自動的に最短かつ安全な経路を計算できるソフトを選ぶことが重要です。
形状が複雑化してもパラメータを追加するだけで連続曲面を自動生成できるかどうかが、プログラミング工数と仕上がり品質の分かれ目になります。
主軸ヘッドやテーブル、治具、工具ホルダまで含むデジタルツインを標準搭載し、仮想空間で干渉を色分け表示できるソフトであれば、実機での衝突事故を限りなくゼロに近づけられます。
また同じ5軸機でも制御仕様はメーカーや年式によって異なるため、ポストプロセッサを自在にカスタマイズできる拡張性が欠かせません。現場での細かな Gコード調整をソフト側で完結できれば、稼働率と品質を同時に高められます。
学習コストの高さは 5軸導入の障壁になりやすいポイントです。日本語 UI とステップガイド、動画チュートリアルがそろい、1週間程度で基本操作を習得できる設計であれば社内展開もスムーズです。
また加工条件や治具配置をテンプレート化し、類似ワークなら呼び出して微調整するだけでプログラムが完成する仕組みがあれば、ベテランに頼らずに量産立ち上げが可能になります。
5軸加工機を導入しても、そのポテンシャルを引き出せるかどうかはソフト選びにかかっています。自社の加工対象や目指すべき品質に合わせて、最適なツールを選択してください。
| ソフト名 | 得意領域 | おすすめのユーザー | 5軸加工の強み |
|---|---|---|---|
| hyperMILL | 同時5軸・高度加工 | 航空宇宙、インペラ等、複雑形状の加工効率を追求する方 | 複雑な5軸加工において、世界中のハイエンドな製造現場から選ばれ続けている。自動干渉回避や「MAXX Machining」など、加工時間を大幅に短縮する独自機能が充実。 |
| Mastercam | 汎用性・普及率 | 多種多様な加工をこなし、情報の得やすさを重視する方 | 世界的に広範なシェアを誇り、国内でも標準的な選択肢。5軸ツールパスの種類が豊富で、ポストプロセッサの実績も多いため、多くの工作機械で安定した運用が可能。 |
| Fusion 360 | 導入コスト・初期運用 | 費用を抑えつつ、割り出し5軸から運用を始めたい方 | コストパフォーマンスに優れた設計。3DCADと一体型で直感的に操作でき、割り出し5軸（3+2軸）の標準対応に加え、拡張機能で同時5軸も可能。 |
| PowerMill | 大物・複雑形状 | 自動車金型、大型の鋳物加工などを行う方 | 大規模な3Dデータでもスムーズな計算処理が可能。ヘッド旋回型の大形機向けの干渉チェック機能や、安全な退避動作の生成機能が充実。 |
| Tebis | プレミアム金型 | プレス金型など、面品質に徹底してこだわる方 | 高度なサーフェス編集機能を備え、面品質に厳しい金型業界で長く信頼されている。緻密なツールパス制御が可能で、職人技に近い仕上がりを再現。 |
2.5軸から5軸加工まで幅広く対応したCAMソフトです。
アイコンや隠しコマンドがない分かりやすい画面構成と高い操作性、工具の衝突を自動で防ぐ機能などを備えています。特に複雑な形状の高精度加工に強みがあります。
多様なNC工作機に対応できるCAMソフトです。
簡単にツールパスを作成できる自動化機能や、各種加工に対応したモジュールを搭載。複雑な多軸加工の軸制御を柔軟に行えるため、加工精度の高い部品を作成できます。
SolidWorksに完全統合され、設計データをもとに加工プログラムを自動作成します。
3軸モデルから公差情報を読み取って最適な加工方法をAIが自動判断するため、初心者でも短時間で効率的に加工を開始できます。
高度な工具経路計算と統合シミュレーションにより、加工前に問題を確認・修正可能。
加工機械に合わせたプログラムを自動で作成するため、複雑な部品でも少ない手間で高速・高精度な5軸加工が行えます。
設計から製造まで一貫して利用できるCAD/CAMソフトで、操作が簡単なプッシュ・プル方式を採用しています。
低価格で、位置決め5軸加工やシミュレーションを標準搭載。小規模な企業でも導入しやすい点が魅力です。
SOLIDWORKSとInventorにシームレスに組み込まれ、モデルから直接ツールパス作成が可能。
工具や治具の干渉を防ぎつつ高速・高精度な加工が行えるため、特に加工時間の短縮や効率化に効果を発揮します。
マシニング、旋盤、ワイヤEDMまで統一した操作画面で加工設定ができ、工程集約による効率的な生産を支援します。
多軸加工の設定も画面上で簡単に行え、設計変更にも即座に対応可能な柔軟性があります。
加工の知識が少なくても簡単に操作できるシンプルな画面設計で、5軸加工時の工具やホルダの衝突を自動回避できます。
初心者でも工具の制御や加工パス調整が容易に行えるため、高品質な加工が可能です。
CADからの形状認識で加工部位を自動抽出し、加工プログラムを素早く生成。
加工条件や工具情報をあらかじめ登録することで、作業者の負担を減らします。特に複雑な4軸・5軸加工でも効率的な加工を実現します。
複雑な3軸・5軸加工の工具経路計算を高速で処理できるCAMソフトです。
加工プログラムのシミュレーションを詳細に行えるため、工具の衝突や加工エラーを事前に回避し、高品質な表面仕上げ加工が可能です。
5軸加工は複雑形状を短時間で高品質に仕上げられる反面、プログラム作成や干渉管理が難しく、経験者不足やコスト高が導入のネックになりがちです。
そこで鍵を握るのが、多軸制御機能と高精度シミュレーションを備えた CAD/CAM ソフトです。
設計変更への迅速対応、工具折損リスクの低減、ロボット連携による無人稼働など、得られる効果は大きく、生産性と品質を同時に底上げすることができます。
「ベテラン技術者への依存を減らしたい」「導入コストを抑えたい」「ロボット連携を進めたい」といった課題を抱える企業は多いでしょう。まずは課題を明確にし、それに適合するソフトを選定してください。5軸加工のポテンシャルを最大限に引き出すことで、次のステージへステップアップすることが可能です。
複雑化する加工ニーズに応えるには、目的や工程に応じたソフト選びが欠かせません。
本特集では、2.5軸〜5軸加工に対応したソフトを「属人化防止」「ロボット連携」「低コスト運用」などの観点からわかりやすく整理。現場の課題にフィットする1本を選ぶための視点を提示します。
