CAD（Computer Aided Design）は、設計業務をデジタルで支援するツールであり、図面作成や3軸モデリングを効率的に行うために活用されます。設計の内容や目的に応じて、2Dと3軸の形式を使い分けるのが一般的です。
たとえば、2D CADは従来の手書き製図をデジタル化したもので、平面図や寸法の記入を正確かつ効率的に行うことができます。
一方、3軸 CADは製品の立体構造を画面上で再現でき、部品の形状や組立のしやすさ、干渉の有無などを視覚的に確認しながら設計を進めることが可能です。
このように、CADは形状を描くだけでなく、その形状に設計者の意図を正確に落とし込む役割も担っています。

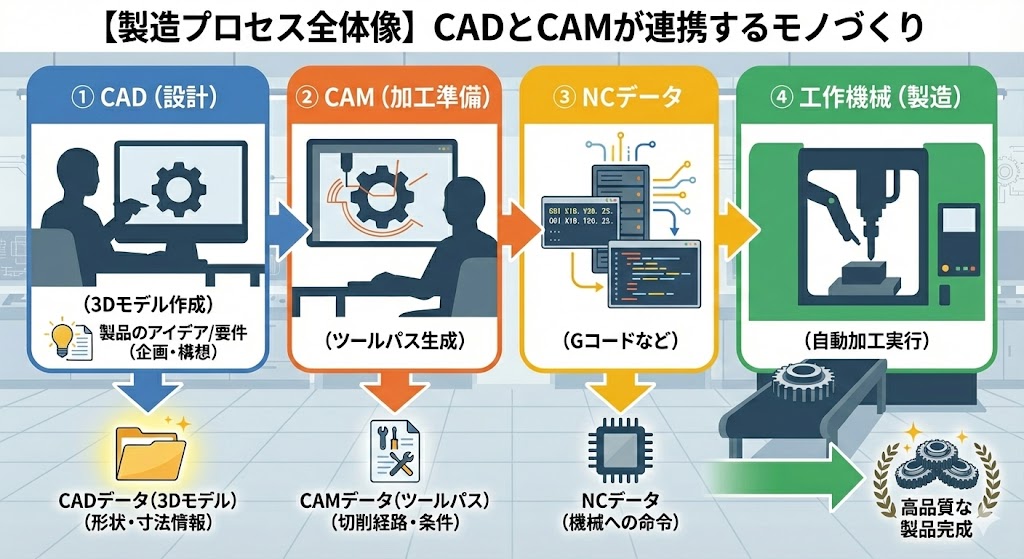

CAMは、CADで作成した設計データをもとに、加工機械が理解できるNCデータ（Gコードなど）を自動で生成するツールです。素材や工具、加工条件を入力するだけで、適した切削経路を算出して加工プログラムを効率的に作成します。
これまで熟練者の手作業に依存していたNCプログラム作成を自動化することで、工数削減、初回段取りの短縮はもちろん、加工品質の均一化を実現することが可能です。
このように、CAMは設計データを加工工程に適した形へと変換し、製造現場における工程の標準化と再現性の確保を支える重要な役割を担っています。
製造業におけるデジタルエンジニアリングでは、CAD・CAMに加えてCAE（Computer Aided Engineering：コンピュータ支援解析）も重要な役割を担っています。
それぞれの役割を整理すると、「作る前に考える」「作るために準備する」「作る前に検証する」という工程に分けることができます。
| 項目 | CAD | CAM | CAE |
|---|---|---|---|
| 役割 | 作成（Create） | 製造（Manufacture） | 解析（Analyze / Engineering） |
| 目的 | 製品形状・仕様を設計する | 加工プログラムを生成する | 性能・強度・熱・耐久性を検証する |
| 主な機能 | 2D図面作成、3軸モデリング | ツールパス生成、NCデータ作成 | 構造解析、流体解析、熱解析、応力解析 |
| 工程上の位置付け | 設計工程 | 製造準備工程 | 設計検証工程 |
CADは製品の形状や仕様を定義する工程、CAMはその設計データを加工可能な形に変換する工程です。
一方、CAEは設計した製品が実際の使用環境に耐えられるかを事前に検証する工程を担います。シミュレーションによって強度不足や熱変形、振動問題などを事前に把握することで、試作回数の削減や品質向上につながります。
近年では、CAD上で設計し、CAEで解析し、その結果を再び設計に反映させる「設計〜解析の高速ループ」が重要視されています。このプロセスが確立されている企業ほど、開発スピードと製品品質の両立を実現しやすいといえるでしょう。
| 項目 | CAD（設計支援） | CAM（製造支援） |
|---|---|---|
| 目的 | 何を作るかを決める（設計工程） | どう作るかを決める（製造工程） |
| 主な機能 | 図面作成、3軸モデリング | NCデータ生成、切削経路の演算とシミュレーション |
| メリット | 高度な形状設計が可能、設計の自由度が高い | 工数削減、加工品質の均一化、初回段取りの短縮 |
| デメリット | 加工との連携には変換作業が必要、手戻りが発生しやすい | 設計情報が不足すると精度低下の恐れ、非効率になるリスク |
CADとCAMは同じデータを扱うため、混同されることが少なくありません。しかし実際には、CADは“何を作るか”を決める設計工程、CAMは“どう作るか”を決める製造工程で使うソフト。それぞれ担う役割が異なります。
両者の違いがわからないまま導入・運用すると、加工できずに手戻りが多発したり、加工精度が出せなかったり、データが複雑すぎてCAMでツールパスが作れなかったりと、さまざまなトラブルが発生してしまいます。
設計と製造の連携を最適化するには、CADとCAMの目的の違いを全社で共有し、役割分担を明確にすることが重要です。
設計変更は多くの製造現場で頻繁に発生します。従来の運用では、図面の差し替えや加工データの修正に多くの工数を要し、変更対応がボトルネックになりがちです。
CADとCAMが連携している環境では、3軸モデルの更新が自動的にCAM側へ反映され、形状に応じた加工内容や工具動作の調整も自動で行われます。
これにより、プログラムの再作成にかかる手間が大幅に削減され、設計変更への対応時間が短縮。業務の効率化に加え、作業者ごとの判断差も抑えることができます。
図面情報の入力や読み替えを手作業で行うと、転記ミスや解釈のズレといったエラーの原因となります。穴位置や公差、材質といった情報は製品品質に直結する重要な要素のため、できるだけエラーを減らさなくてはなりません。
CADとCAMを連携させることで、これらの属性情報をCAMに正確に引き継ぐことができ、手作業による入力作業を省略できます。
加えて、CAM上でのシミュレーションによって、工具干渉や加工負荷の偏りなどのリスクを事前に可視化し、対策を講じることが可能。結果として、加工のばらつきを抑え、再加工や不良発生を抑制することができます。
段取りや試削りといった前工程の作業は、製造全体のリードタイムに大きな影響を与えます。CAD/CAMの連携によって、設計データから加工プログラムの作成、シミュレーション、実行までの一連の流れを一体化できるため、初回加工の立ち上げ時間を短縮できるでしょう。
このような効率化は、特に多品種少量生産や短納期対応が求められる現場において効果的です。変更対応や個別仕様への柔軟な切り替えが可能となり、現場の即応力が向上します。
結果として、納期遵守率の向上や取引先からの信頼獲得、受注機会の拡大といった経営的な成果も得られるでしょう。
近年、設計と加工を一体化した統合型CADCAMソフトを導入する企業が増えています。その背景には、「設計変更の頻発」「多品種少量化」「短納期化」という製造環境の変化があります。
従来の分業型運用では、CADとCAMの間でデータ変換が発生し、その都度確認や修正作業が必要でした。特に設計変更が入った場合、再変換・再調整・再検証といった工程が重なり、工数増加の原因となります。
統合型CADCAMでは、同一データベース上で設計と加工準備を行うため、設計変更が即座にツールパスへ反映されます。これにより、再プログラミングの負担が軽減され、初回段取り時間の短縮が可能になります。
また、加工ノウハウをテンプレート化・標準化できる点も大きなメリットです。経験豊富な担当者の知見をシステム内に蓄積することで、属人化の解消と品質の安定化を同時に実現できます。
統合型環境では履歴管理やバージョン管理が一元化されるため、トレーサビリティの確保も容易になります。ISO監査や顧客品質要求への対応力が高まり、企業としての信頼性向上にもつながることで、統合型CADCAMは単なる「操作効率の向上」ではなく、設計〜製造プロセス全体の最適化を実現するための戦略的ツールといえるでしょう。
車体設計、エンジン部品の3軸モデリング、量産ラインにおける加工経路の最適化などに活用され、設計・試作のスピードと精度を向上させます。
精密な金型設計から加工シミュレーションまでを一貫して行い、手戻りの削減や複雑形状への対応力向上に貢献します。
軽量かつ高強度な部品の設計と複雑形状の加工に対応。厳しい精度要求に対して、CAD/CAMによる設計〜製造の一体化が不可欠です。
人体にフィットするインプラントや器具のカスタム設計・加工に用いられ、個別ニーズへの対応と品質保証の両立を実現します。
製造装置の精密部品設計や、微細加工の工程設計に活用され、高精度なプロセス制御と効率化を支援します。
CADとCAMをそれぞれ独立して選定する大きな利点は、用途に応じて必要な機能や性能を重視して最適なソフトウェアを組み合わせられる点にあります。
たとえば、複雑な形状を短時間で設計できるCADと、高精度な多軸加工に対応できるCAMを組み合わせることで、形状が入り組んだ部品や難削材の加工にも柔軟に対応できる体制が整います。
また、設計と製造の業務が明確に分かれている企業では、それぞれの部門が使い慣れたソフトや加工ライブラリ、プログラム資産を継続して活用することで、業務フローを大きく変えずに新しいシステムを導入できるでしょう。
現場への負担が少なく、導入初期からこれまでと同等レベルの成果を安定して維持しやすい点がメリットです。
CADとCAMを別ソフトで運用する場合の大きな課題は、設計を変更する際に手間がかかることです。中間フォーマットでデータを受け渡すと、形状エラーや履歴情報の欠損が発生しやすく、その都度CAM側で修正をしなくてはなりません。
これにより、作業時間が増加し、加工工程が担当者の経験に依存しやすくなります。結果として、工程の属人化が進み、品質やリードタイムにばらつきが生じてしまうのです。
また、ライセンスや保守費用が個別に発生するため、全体の維持コストも高くなります。
統合型ソフトの大きなメリットは、設計変更への対応スピードです。CADモデルのパラメータを変更すると、ツールパスが自動で再計算され、「クリック1回」で変更内容を反映できます。これにより、量産立ち上げ期の手戻りを大幅に削減することが可能です。
設計から加工まで同じデータベースで一元管理できるため、履歴やバージョン管理も簡単。ISO監査やPPAP提出時のトレーサビリティも確保しやすくなります。
操作体系が共通しているため、教育しやすい点もメリットです。CADやCAMを別々に覚える必要がなく、操作教育を一本化することができます。
製造現場の生産形態に合致したシステムを選定することで、工程の最適化と工数削減が実現できます。特に大量ロットを生産する現場には、NCプログラムの自動生成や連続加工を支援する機能が有効です。
一方、図面や形状が都度変わるような多品種少量の現場では、形状を自動認識して加工条件を自動設定できるテンプレート機能などが役立つでしょう。
また、3軸加工＋アルミ材中心なら軽量なシステムで十分ですが、5軸加工やチタン・インコネルといった高硬度材の加工には、送り速度最適化や高圧クーラント対応など、高度な加工条件制御が必要不可欠です。
システム導入にあたっては、初期費用だけでなく、保守・運用にかかるコストも含めて考えることが大切です。例えば月額型と買い切り型、ライセンス形式によって税務処理の方法が異なります。また、、導入後のトラブル対応やポストプロセッサ（NCデータ変換プログラム）の調整を自社で対応できるか、ベンダーに都度依頼する必要があるかによっても、ランニングコストは大きく変動します。
製造を止めないための運用体制もしっかりと確認しましょう。トラブル発生時の対応方法を重視することで、信頼性の高い運用を行うことが可能です。
現状の加工要件に適合するだけでなく、今後の製品バリエーション増加や工程自動化を見据えて選ぶことも大切です。
たとえば、現在は2.5軸の簡易加工が中心でも、今後5軸加工やロボットによるワーク搬送、完成品検査の自動化などに拡張する構想があるなら、同一システム上で段階的に対応できるプラットフォームを選ぶべきです。
これにより、将来的な設備再構築やオペレータ教育の負荷を小さく抑えつつ、投資効果を長期にわたって大きくすることができます。
CADは「技術仕様を構築する工程」、CAMは「その仕様を実行可能な加工プロセスへ落とし込む工程」として、それぞれ明確に役割を分けて捉えることが重要です。
そのうえで、「設計変更への対応が遅い」「加工品質が担当者の経験に左右される」「短納期案件への対応が難しい」といった自社の具体的な課題を洗い出してみてください。
対応できる機能や支援体制を備えたCAD/CAMソフトを選定することで、生産性と品質を両立することができるでしょう。
複雑化する加工ニーズに応えるには、目的や工程に応じたソフト選びが欠かせません。
本特集では、2.5軸〜5軸加工に対応したソフトを「属人化防止」「ロボット連携」「低コスト運用」などの観点からわかりやすく整理。現場の課題にフィットする1本を選ぶための視点を提示します。
