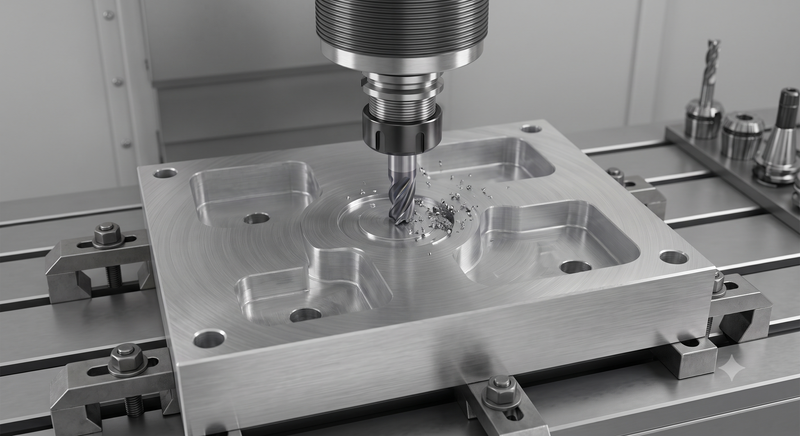

穴あけ加工とは文字通り、板金やパイプなどの材料に穴をあける加工方法です。対応可能な材質は以下の通り、多種多様です。
これらの材料はそれぞれ異なる物理特性を持つため、穴あけ加工の際には適切な工具を選び、加工条件を設定することが大切です。
特にセラミックやCFRPなどの硬質・複合材では工具の摩耗が早いので要注意。切削速度や送り速度などの条件を厳密に制御しながら加工を行うことで、精度と効率を両立することができます。
穴あけ加工は、単にドリルを押し当てるだけの作業ではありません。高い精度を出し、工具の破損を防ぐためには、「位置決め」「荒加工」「仕上げ」という一連のフローを正しく踏むことが不可欠です。
最初に、センタードリル（またはスターティングドリル）を用いて、穴の中心位置に小さな「揉みつけ（ガイド穴）」を作ります。ツイストドリルは先端が細く逃げやすいため、この工程を省くとドリルが振れて「穴位置のズレ」が発生します。特にステンレスやチタンなどの難削材では、初期の食いつきを安定させることが加工全体の精度を左右します。
位置決めができたら、ツイストドリル（超硬ドリルやハイスドリル）で本加工を行います。ここで重要になるのが、被削材に合わせた「先端角」と「コーティング」の選択です。
ドリルであけただけの穴は、わずかに歪んでいたり表面が粗かったりします。H7公差などの厳しい精度が求められる場合は、最後にリーマを通します。リーマはドリルよりも多刃で、下穴をわずかに削り取ることで、真円度と面粗度を劇的に向上させます。
この際、下穴が大きすぎても小さすぎてもリーマが正しく機能しないため、CAM側での正確な下穴径の設定が成功の鍵となります。
標準的なフローの他に、形状や深さに応じて以下のような特殊工具を使い分けます。
工具の選択ミスは、単なる精度の低下だけでなく、高価なワークの廃却に直結します。最新のCAD/CAMソフトであれば、材質と穴形状を指定するだけで、これら一連のツール選定や、最適な先端角を考慮したサイクルを自動で提案してくれるため、技術者による「判断のばらつき」を最小限に抑えることが可能です。
穴あけ加工の成否を分ける最大の鍵は、「L/D比（エルバイディー比）」の把握にあります。これは穴の直径（D）に対する深さ（L）の比率で、この数値が大きくなるほど「切り屑が逃げない」「ドリルがしなる」といったトラブルが激増します。
L/D比が5以下の比較的浅い穴は、標準的なドリルで一気に加工できる領域です。切り屑が自然に排出されやすいため、加工速度（送り速度）を優先した効率的な運用が可能です。ただし、板厚が薄い場合には、貫通時のバリ（返り）を抑えるための条件設定が重要になります。
深さが増すにつれ、穴の中に溜まった切り屑がドリルに巻き付き、摩擦熱で工具を焼き付かせるリスクが高まります。これを防ぐのが「ステップ加工（往復動作）」です。
ドリルを一定の深さごとに戻すことで、切り屑を細かく分断して外へ排出し、同時に刃先を冷却します。この「戻し量」や「タイミング」の設計を誤ると、深部でドリルが折損し、ワーク全体が廃却になる致命的なミスに繋がりかねません。
通常のドリルでは「穴が曲がってしまう」ような超深穴には、専用工具の「ガンドリル」が活躍します。工具内部から高圧の切削油を噴射して切り屑を強制排出するため、高い直進性を維持したまま深部まで貫通させることが可能です。
また、穴の直径精度や内面の滑らかさを極限まで高める場合には、「リーマ加工」という仕上げ工程を組み合わせます。ドリルであけた下穴をコンマ数ミリ単位で整えることで、「はめ合い精度」が求められる高機能部品の品質を担保します。
「ドリルが折れる」「穴が曲がる」といったトラブルの多くは、このL/D比に適さないサイクルを選んでいることが原因です。最新のCAD/CAMソフトであれば、穴の深さを瞬時に判別し、最適なステップ量や回転数を自動的に算出することが可能です。
現場の経験則だけでなく、ソフトによる論理的なパス生成を活用することで、穴あけ工程の安定性は飛躍的に向上します。
穴あけ加工は一見シンプルな工程に思えますが、実際には穴のサイズや深さ、角度など細かな設定が必要です。このため手作業でプログラムを作成すると、設定漏れやミスが起きやすく、時間がかかってしまいます。
こうした課題には、CAD/CAMソフトの導入が効果的。CAD/CAMを利用すれば、設計データを取り込むだけで、適切な工具や加工条件を自動で提案してくれます。
熟練者が数時間かけていたプログラミング作業を、わずか数十分で終えることが可能。人的ミスのリスクも軽減し、プログラム作成に関わる工数や手間を大幅に削減できるでしょう。
穴あけ加工では、工具や加工機械が部品にぶつかってしまう「衝突リスク」が常にあります。このリスクを避けるために役立つのが、CAD/CAMの「3次元シミュレーション機能」です。
加工を始める前に画面上で工具や機械の動きを確認することで、加工ミスや工具の破損、設備の停止といったトラブルを防ぐことが可能。特に複雑な動きを伴う5軸加工で効果的です。
設計変更があった際も、CADデータを更新するだけでCAM側の加工プログラムが自動的に修正されるため、迅速かつ柔軟な対応が可能。加工を外注せず社内で行ったり、無人運転化したりすることで、効率化やコスト削減も実現することができます。
穴あけ加工におけるCAD/CAMソフトの使用事例が見つかりませんでした。
CAD/CAMソフトを選ぶ際、まずチェックしたいのが「孔加工専用の自動認識機能」です。この機能があるソフトを使うと、モデル上の穴の形状をワンクリックで抽出して、直径や深さ、テーパ角、ねじ穴の種類まで簡単に判別できます。
特に5軸加工機で角度のついた複雑な穴を多く加工する場合に便利。プログラム作成にかかる時間を劇的に短縮して、生産性を向上させることができます。
工具の動きを最適化し、衝突リスクを事前に検知できるソフトを選ぶこともポイントです。
工具の動きを常に分析して切削速度や送り速度を自動で調整し、工具への負荷を均一に保てるソフトであれば、加工品質の安定化や工具寿命の延長が期待できます。
特に5軸加工の場合は複雑な工具の動きが多いため、高精度な衝突検知機能を持ったソフトを選ぶことで、工具や設備の破損リスクを防ぐことができます。
導入する加工機械に最適化されたポストプロセッサが搭載されているソフトを選ぶことで、機械が理解できる正確な加工プログラムを作成できます。
特に、5軸加工機やロボット加工セルを導入する場合は、複数軸の同時制御や外部機器との連携が可能なポストプロセッサを利用することで、加工機の性能をできるだけ引き出し、加工精度向上とトラブル防止を実現できます。
金型や精密プレートなど、数百箇所に及ぶ穴を一つずつ手動で定義するのは膨大な時間がかかります。最新のCAD/CAMなら「自動フィーチャー認識」により、モデル内の穴を径や深さごとに瞬時に分類。拾い出しのミスをゼロにし、プログラム作成時間を劇的に短縮できます。
また、最短経路で工具を移動させる「パスの最適化機能」も不可欠です。無駄な空移動（エアカット）を徹底的に排除することで、手打ちプログラムと比較して加工時間を約30%削減することも可能。穴数が多いワークほど、トータルの生産コスト抑制に大きな効果を発揮します。

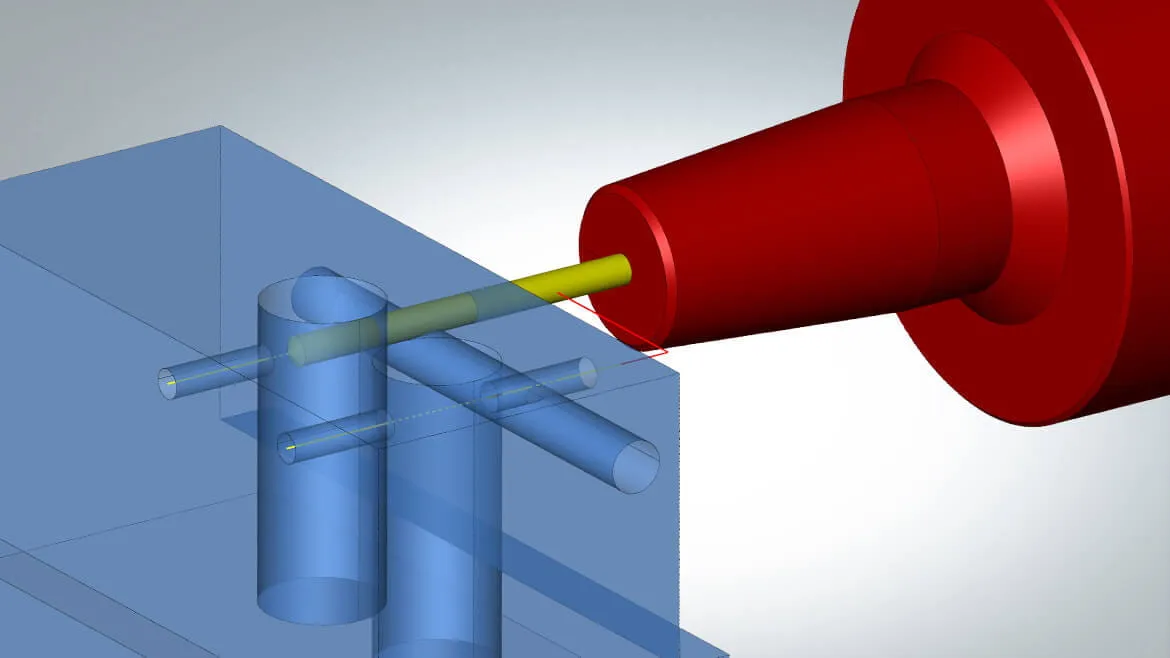

2.5軸から5軸加工まで幅広く対応したCAMソフトです。
アイコンや隠しコマンドがない分かりやすい画面構成。工具の衝突を自動で防ぐ機能を備え、複雑な形状の加工を高精度に行うことができます。
3Dモデルから穴の位置・深さ・種類を自動抽出し、最適な加工条件を即座に割り当てます。「一括認識」機能により、数百箇所の穴加工プログラムも数分で完了し、大幅な時短を実現します。
多様なNC工作機に対応できるCAMソフトです。
簡単にツールパスを作成できる自動化機能や、各種加工に対応したモジュールを搭載。複雑な多軸制御を柔軟に行えるため、高精度な部品加工を行いたい現場におすすめです。
穴あけ専用の自動化機能を備え、複雑な位置にある多数の穴を一括認識。最短経路の算出（パス最適化）により、非切削時間を削りタクトタイムを劇的に短縮します。
SolidWorksに統合され、設計データをもとに加工プログラムを自動作成します。
3軸モデルから公差情報を読み取って適した加工方法をAIが自動判断するため、初心者でも短時間で効率的に加工を開始できます。
SOLIDWORKSの設計データから穴の属性（ねじ穴、段付き穴等）を自動で読み取る「AFR」が強力です。設計変更時の穴位置修正も加工パスに即座に反映されます。
高度な工具経路計算と統合シミュレーションにより、加工前に問題を確認・修正可能。
加工機械に合わせたプログラムを自動で作成するため、複雑な部品でも少ない手間で高速・高精度な5軸加工が行えます。
「フィーチャベースの機械加工」により、標準的な穴あけ工程の多くを自動認識可能です。Gコード駆動のシミュレーションにより、深い穴加工での干渉も事前に完璧に排除します。
設計から製造まで一貫して利用できるCAD/CAMソフトで、操作が簡単なプッシュ・プル方式を採用しています。
低価格で、位置決め5軸加工やシミュレーションを標準搭載。小規模な企業でも効率よく利用できます。
穴の自動認識機能を標準搭載しており、クリック一つで類似する穴をグループ化して一括設定できます。低コストながら、位置決め5軸による傾斜穴の作成も直感的に行えます。
SOLIDWORKSとInventorにシームレスに組み込まれ、モデルから直接ツールパス作成が可能。
工具や治具の干渉を防つつ高速・高精度な加工が行えるため、特に加工時間の短縮や効率化に効果を発揮します。
SOLIDWORKSの「穴ウィザード」情報を直接引き継ぐ連携力が強みです。面をクリックするだけでテンプレートに基づいた加工条件が自動適用され、設定ミスを物理的に防ぎます。
マシニング、旋盤、ワイヤEDMまで統一した操作画面で加工設定ができ、工程集約による効率的な生産を支援します。
多軸加工の設定も画面上で簡単に行え、設計変更にも即座に対応可能な柔軟性があります。
CADフィーチャ自動認識により、複雑な多面加工機における穴あけ工程を自動割り付けします。ミル・旋盤が混在する複合加工機でも、最適な穴あけ順序を一台のソフトで完結できます。
加工の知識が少なくても簡単に操作できるシンプルな画面設計で、5軸加工時の工具やホルダの衝突を自動回避。
初心者でも工具の制御や加工パス調整が容易に行えるため、高品質な加工が可能です。
多数の穴が並ぶワークでも、座標系や作業グループを効率的に管理できます。衝突検出機能付きのシミュレーションにより、長いドリルを使用する際の干渉リスクを徹底的に抑えます。
CADからの形状認識で加工部位を自動抽出し、加工プログラムを素早く生成。
加工条件や工具情報をあらかじめ登録することで、作業者の負担を減らします。特に複雑な4軸・5軸加工でも効率的な加工を実現します。
「Feature Finder」機能がソリッドモデルから加工部位を自動抽出。あらかじめ登録した加工戦略（テンプレート）を適用することで、穴あけ工程の標準化と高速化を同時に実現します。
複雑な3軸・5軸加工の工具経路計算を高速で処理できるCAMソフトです。
加工プログラムのシミュレーションを詳細に行えるため、工具の衝突や加工エラーを事前に回避し、高品質な表面仕上げ加工が可能です。
5軸穴あけの自動化に長けており、複雑な角度の穴もマクロ機能で一括処理可能です。大規模なデータでも高速にパスを計算し、微細かつ多数の穴加工にも対応します。
穴あけ加工は一見シンプルですが、精度管理やプログラム作成に多くの課題があり、特に複雑な5軸加工では、より多くの手間やミスが発生します。このような課題を解決するためには、CAD/CAMソフトの導入が効果的です。
CAD/CAMを活用すれば、工具や機械の衝突リスク低減、加工プログラムの自動化、設計変更への柔軟な対応が可能となり、内製化や人的ミスを削減することが可能。
「ベテラン技術者への依存を減らしたい」「導入コストを抑えたい」「ロボット連携を進めたい」など、ニーズに合ったCAD/CAMソフトを選定し、穴あけ加工の生産性と品質を高めていきましょう。
