CADとCAMの連携方法

CADとCAMの違いを再確認：
役割分担と目的

CAD（設計支援）とCAM（製造支援）の基本定義

CADは、コンピュータを用いて設計図面や3軸モデルを効率的に作成するための設計支援ツールです。

製品の形状や構造をデジタル空間で精密に可視化し、製造着手前にその設計妥当性を検証することが可能。製品開発の上流工程における基盤としての役割を担います。

一方、CAMはCADデータを元に、工作機械が理解できる加工プログラム（NCデータ）を生成する製造支援ツールです。CAMは、切削、穴あけ、研削、成形といった具体的な製造アクションを最適化し、高精度なものづくりのための生産準備工程を担います。

なぜ別々のソフトが必要なのか

CADとCAMは一見似ているように見えますが、実際は目的と操作性がまったく異なります。CADは設計者が使うものであり、使いやすさや設計意図の表現力が重視されます。

一方CAMは製造現場の機械工や製造技術者が使うもの。表現力よりも、設計データを正確に解釈して適切な加工条件を導き出す力、そして機械制御プログラムの正確な出力などが求められます。このため、設計と製造という別々の専門性を反映したソフトウェアが必要なのです。

連携の必要性が高まる背景

近年、多品種少量生産や短納期対応が求められる中で、設計から加工までのスピードと柔軟性が競争力の鍵となっています。

設計変更が頻繁に発生する現場では、CADとCAMがスムーズに連携していないと、都度のデータ変換や手修正が必要となり、手戻りやミスの原因になってしまいます。

DX化の進展もポイントです。部門間の垣根を越えたシームレスな情報連携とプロセス全体の最適化が求められる社会では、CAD/CAM連携は、もはや製造業が持続的成長を遂げるために欠かせない経営戦略と言えるでしょう。

CADとCAMの連携とは？
実現する仕組みと流れ

連携とは「設計データをCAMで活用する」こと

CAD/CAM連携とは、設計者が作成した図面や3軸モデルなどの設計データを、加工用のツールパスやNCデータに変換し、製造工程に効率的に活用するプロセスのことです。

うまく連携できれば、設計と製造の間にある情報伝達のロスや手戻りが減るなど、生産性と品質の両面で大きなメリットが得られます。

例えば、3軸 CADで作成した立体モデルをCAMに取り込むことで、加工パスを自動生成し、手動による入力作業を削減することが可能。これにより、作業時間を短縮したりミスを防止したりすることができるでしょう。

主な連携方法

CADとCAMの連携には、大きく分けて「シームレス連携」と「中間ファイル連携」の2つの方法があります。

シームレス連携とは、Fusion 360のように設計と加工の機能が一体化されたソフトを使う方法です。このタイプならデータ変換の手間がなく、設計変更もリアルタイムに反映されるため、非常に効率的です。

これに対して中間ファイル連携とは、異なるベンダーのCAD/CAMソフト間で設計データをやり取りするために、STEPやIGESといった中立的なフォーマットを使用する方法です。

この方法はソフトの選択肢が広がる利点がある一方で、フォーマットによっては情報の欠損や精度のズレといったトラブルが起きる可能性があります。

連携時に発生しがちなトラブルと対策

• 一部の形状や面が読み込まれない（データ欠損）
• 寸法情報が正しく伝わらず、加工ミスが起こる
• 材料情報や加工属性などの付加情報が失われる
• ファイル形式のバージョン違いによる互換性問題

これらのトラブルを防ぐためには、使用するソフト同士の互換性を事前に確認することが大切です。また、STEP形式など精度の高いフォーマットを選ぶことでデータの整合性を保ちやすくなります。

さらに、事前のデータ検証やテンプレート運用、加工ルールの標準化などを組み合わせることで、トラブル発生のリスクを大きく下げることができます。

データ形式別の比較と活用ポイント

CADとCAMの連携を成功させるためには、設計データの受け渡しに使用するファイル形式の選定が非常に重要です。

特に異なるソフト間でやり取りを行う場合、どの中間ファイルを使うかによって、形状の再現性や加工精度に大きな差が出る可能性があります。

STEP、IGES、STLはいずれも広く使われている形式ですが、それぞれ特性や得意とする分野が異なります。たとえば、高精度な加工や複雑形状の伝達にはSTEPが適しており、古いCAD資産や自由曲面のやり取りにはIGESが有効です。

また、STLは寸法精度よりも形状確認や3軸プリントに重点を置いた用途に向いています。自社のCAD/CAM環境や目的に合った形式を選ぶことが、手戻りの削減や作業時間の短縮につながります。

連携時のデータ形式比較

STEPは、精密な寸法や形状を損なわずにデータをやり取りできる点で、CAM連携において特に信頼性が高い形式とされています。

一方で、IGESは自由曲面や古いシステムとの互換性に強みがあります。STLはポリゴンベースで扱いやすいため、形状確認や3軸プリンター向けとして使われますが、CAM加工にはあまり向いていない点に留意が必要です。

CAD/CAM連携のメリットと導入効果

ミス・二重入力の削減

設計と製造の情報が一元化されることで、二重入力の手間やヒューマンエラーのリスクが大きく減少します。

たとえば、CAM側で設計情報を再入力する必要がなくなるため、不要な確認作業が削減され、製造プロセスの大幅な効率化と、それに伴うコスト削減を実現できるでしょう。

加工精度・再現性の向上

CAMはCADの設計情報を忠実に再現したツールパスを生成し、製品の品質を安定させることができます。これは、顧客満足度の向上、ブランドイメージの強化にも繋がる重要な要素です。

また、ツールの動作を事前にシミュレーションすることで、干渉や誤動作を未然に防ぐことができます。

設計変更への即時対応
（リビジョン管理含む）

設計段階での変更が加工工程に即時反映されることで、従来のように複数部門での情報伝達や加工データの再作成といった煩雑な作業が不要になります。市場の要求変化に迅速に対応し、機会損失を防ぐことができるでしょう。

全体の工程短縮と品質安定化

設計から製造までのデータがシームレスに流れることにより、工程ごとの待ち時間や再作業が減少し、製造リードタイムが大幅に短縮されます。同時に品質が安定し、企業の収益性向上や、持続的な競争優位性を確立できるかもしれません。

製造現場の生産性向上に直結

CAD/CAM連携により、複雑な加工もワンチャッキングで対応できるようになり、段取り替えの時間を削減できます。また、ツールパスの自動生成機能を活用すれば、NCプログラムの作成時間を大幅に短縮。熟練技能への依存を低減し、技術の標準化と安定した生産体制の構築が可能になります。

CAD/CAM連携に対応した
ソフト一覧

HyperMill

金型・航空部品など高精度加工向け

高精度な5軸加工に強みがあり、航空機や金型分野での活用に適しています。高度な干渉回避機能や自動化ツールも充実しており、高い加工精度が求められる現場におすすめです。

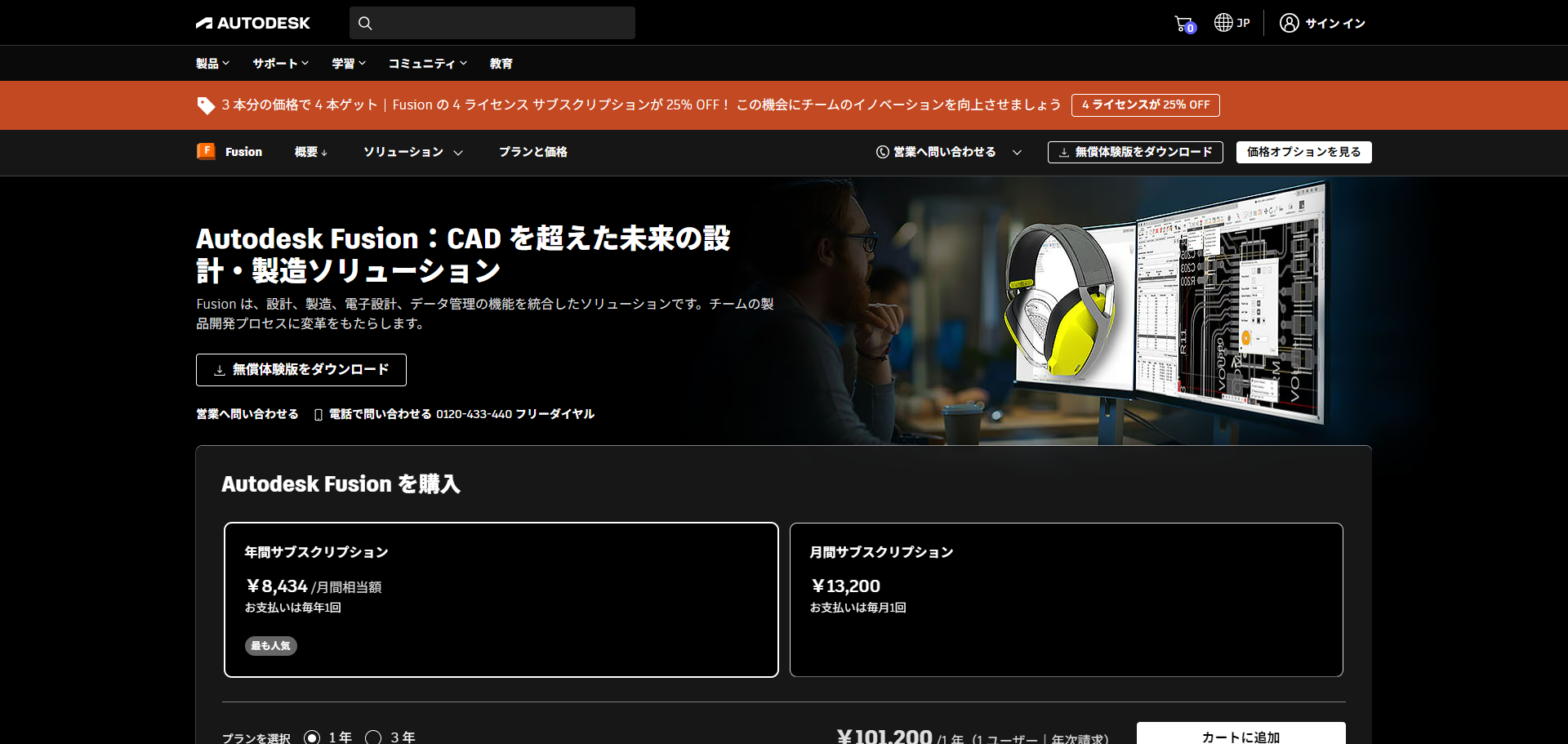

Fusion 360

設計〜加工一体型クラウドソフト

設計・解析・加工を一貫して行えるクラウド型統合ソフト。クラウドでのデータ共有やバージョン管理が可能で、スモールスタートを希望する企業にもピッタリです。

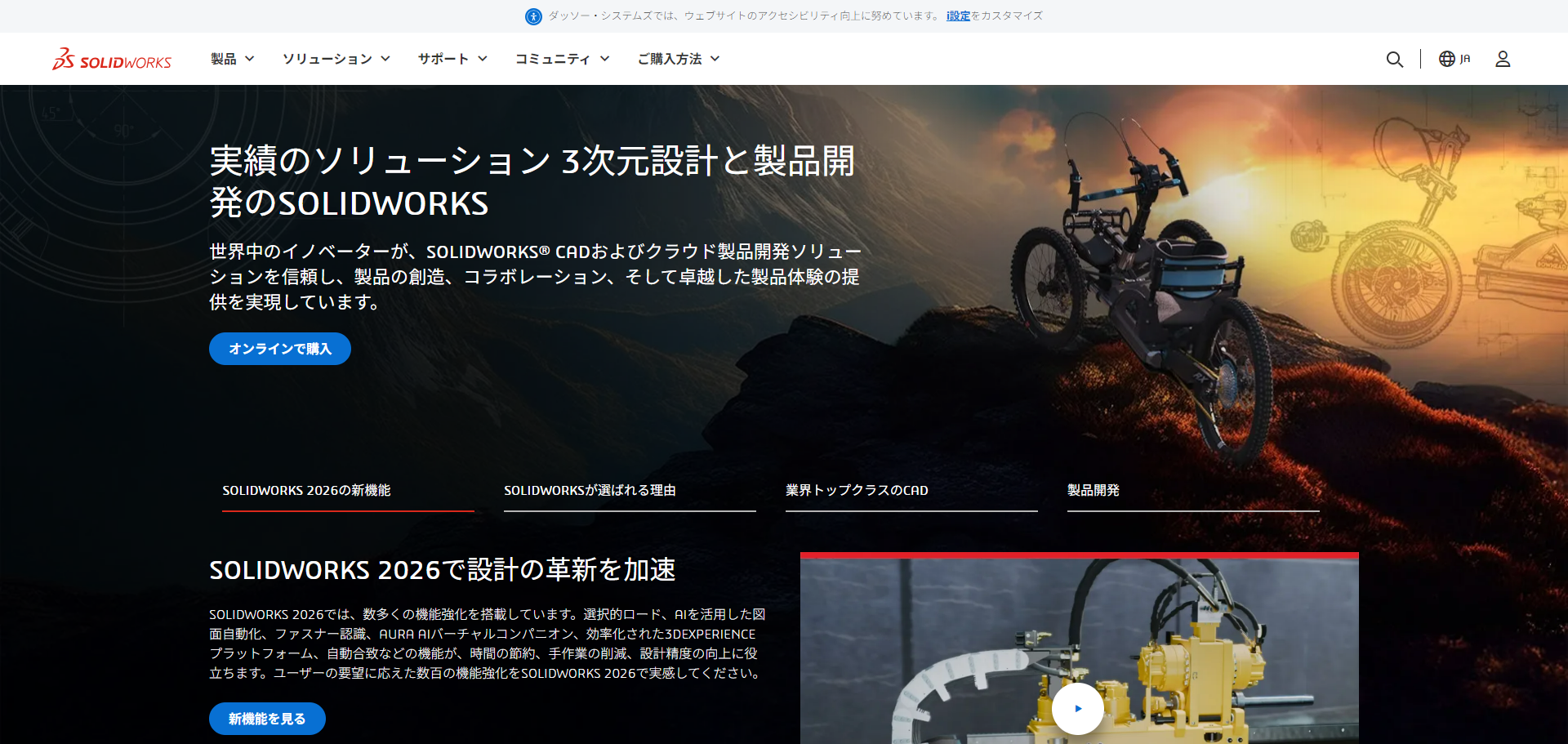

SolidWorks+SolidCAM

シームレス連携で中〜大規模向け

中〜大規模な生産現場に対応可能なシームレス連携ソリューション。SolidWorks上でそのままツールパスの生成やシミュレーションが行え、作業効率と精度を両立できます。

Autodesk Inventor+FeatureCAM

高度な加工対応

複雑な多軸加工やバッチ処理に対応できる高機能CAMソフト。特に自動化とテンプレート運用に強く、人手に依存しない加工環境を構築できます。

選定ポイント：自社の製品・加工方式に
合わせたソフト選びがカギ

CAD/CAMソフトを選ぶ際に重要なのは、機能の多さではありません。自社の製品特性や加工方式、現場の運用体制に合っているかどうかです。

たとえば、精密金型や航空機部品など、高い加工精度が要求される現場では、5軸加工に対応し、干渉回避機能を備えたCAMと、それを支える高性能なCADが必要です。一方、多品種少量生産の現場では、設計変更への柔軟な対応や段取り時間の短縮、クラウドによるデータ共有機能が重視されます。

加工軸の構成、対象材質やワークサイズ、オペレーターのITスキルも考慮すべきです。操作性や習得のしやすさ、既存機器との互換性、将来の拡張性まで含めて長期的な視点で選ぶことで、導入・運用を成功させることができるでしょう。
