Cimatron

Cimatronとは？

Cimatronは、Cimatron社が開発したCAD/CAMソフトです。

複数のソリューションを用意しており、設計向け「Cimatron CAD」や製造向け3次元CAM「Cimatron CAM-3X」、プラスチック金型設計用の3次元CAD「Cimatron Mold」、トランスファー型のプレス金型設計用3次元CAD「Cimatron Die」、電極設計用の3次元CAD「Cimatron Electrode」などがあります。
なお、5軸加工の専用機能である「Cimatron CAM-5X」も用意しています。

Cimatronの注目の機能

Cimatron CAM-5X

割出5軸から同時5軸まで対応する、アドオンパッケージです。Cimatron CAM-3X または Cimatron CAD/CAMに追加できる機能であり、操作がシンプルな5軸加工とさまざまなニーズに対応する同時5軸を実現。同時5軸では、インペラー加工や荒加工、バイト工具によるヘール加工などが可能です。

また、機械シミュレーション機能も搭載しており、干渉チェックも行えます。

Cimatron Electrode

電極設計用の3次元CADパッケージであり、ユーザインターフェースに優れています。また、充実した専用機能も有しており、電極テンプレートによる電極自動作成や電極に特化した図面自動作成が可能です。

さらに、放電加工機用にデータを出力することもできます。

Cimatronが導入される業界と、解決できる課題

Cimatronは、金型製造業界で広く導入されているCAD/CAMソフトです。2次元のポケット加工や穴加工から、同時5軸加工・電極加工までを1つのシステムで完結できるため、業務効率の向上や生産性アップに大きく貢献します。

さらに、「設計部門と製造部門で使用しているCADやCAMを統一したい」という要望にも対応可能です。Cimatronなら、金型の設計から加工まで一貫して行うことができ、設計部門と製造部門の並行運用もスムーズに実現できます。

このサイトでは、「属人化防止」「低コスト導入」「ロボット連携」など、課題別にCAD/CAMソフトを紹介しています。自社の状況に合ったツール選びをしたい方は、ぜひ参考にしてください。

Cimatronを開発した
Cimatron社とは？

金型・試作製造に特化したソフトウェアメーカー

Cimatron社は、イスラエルに本社を置く会社です。金型・試作製造に特化したCAD/CAMシステムの開発を行っており、CAD/CAMソフト「Cimatron」はCimatron社の代表的な商品です。

また、機械メーカーとの協力や金属3軸プリンターなどと連携するといった新しい技術へ取り組んでいます。

Cimatronの評判

WeForm社
【金型製造業】

性能・サポートともに満足

もちろん、時々他のCAD/CAMソリューションも検討し、他のソリューションで何が可能かを確認しました。最終的には、全体的なパッケージが私たちの用途に理想的であったため、今日までCimatronを使い続けています。私たちの側で改善要求があちこちにあったとしても、同等のレベルで一貫性のある金型製作を提供するソフトウェアは今のところ他には見当たりません。また、Cimatronチームから素晴らしいサポートを受けていると感じています。Cimatronが我々の業界にフォーカスしてくれているおかげで、あらゆる質問や要求に対して適切な連絡先を見つけることができます。

Allegiance Mold社
【金型製造業】

現場とオフィスで変換エラーなし。大幅な時間削減に貢献

私が考える最大のメリットは、工場でツールを機械加工するために使用するソフトウェアと同じものを使用してオフィスでツールを設計できるという点です。変換エラーが発生しないため、私たちは設計と機械加工に Cimatron を使用しています。オフィスから工場の作業現場に直接送信でき、現場のプログラマーは送信から数分以内にプログラミングを開始できます。これは、大幅な時間削減です

Cimatronの導入事例

WeForm社
【金型製造業】

導入前

プラスチック射出成形部品や亜鉛ダイカスト部品を製造しているこちらの企業では、生産能力を拡大する必要がありました。そのため、5軸加工技術を有する新しい機械への投資が急務。夜間や週末にも機械を稼働させ、生産性と効率を大幅にアップさせたいと考えていました。

導入後

Cimatronでは、完成した測定部品までの複数の作業工程を1つのシステムにまとめることに成功。Cimatronを導入したことで、無人運転での生産能力増強を実現しました。

また、Cimatronがエラーの少ないソフトであることから、不良品が減少。新規の生産量アップや修理に要する時間短縮に貢献するうえ、材料やエネルギーの節約にもつながっています。

Cimatronの評判・事例の傾向

網羅的な機能で
生産性アップを実現した企業が多数

Cimatronの口コミ評判を調査した結果、「Cimatronを導入したことで生産性が大幅にアップした」という声が複数ありました。また、「エラーが少ない」「金型メーカーが望む機能すべてを網羅している」という声も。金型製造メーカーにとって、導入を一度は検討するべきCAD/CAMソフトといえるでしょう。

Cimatronは金型に特化したCAD/CAMソフトですから、金型製造メーカーにおすすめです。 また、「設計部門と加工部門のCAD/CAMを統一したい」という企業や、「2軸加工・3軸加工はもちろん、5軸加工も実現したい」という金型製造メーカーにもおすすめ。

さらに、「小径工具にて効率の良い荒加工がしたい」「曲面のモデリングに強いCAMを探している」といった要望にもCimatronが応えてくれます。

Cimatronの基本的な機能

強力なデータインターフェイスを備える
Cimatron CAD

設計向けのCimatron CADには、曲率分布や肉厚、勾配などが可能な形状解析や、面機能などが備わっています。また、3軸と連携する部品表や3軸から2D図面の生成、複数の図面を一括生成する機能も搭載。操作性と機能性に優れているため、初心者でも短時間での習得が可能です。

CAD並みのモデリングを実現する
Cimatron CAM-3X

製造向けのCimatron CAM-3Xには、面機能や高速なNCプレビュー、素材形状を認識した荒加工、3次元パーツから穴加工を自動生成する機能などが備わっています。
また、バレル・レンズ工具・ねじ切りなどの時短工具にも対応可能。切削シミュレーションで素材との干渉チェックや残り量の解析も行えます。

充実した機能を有する
Cimatron Mold

Cimatron Moldは、プラスチック金型設計用の3次元CADパッケージです。キャビコア分割をサポートする機能や冷却・ランナー・エジェクタ等の設計機能、コンフォーマル冷却の設計機能などが備わっています。また、大規模アセンブリに対応したデータ構造のため、大規模な金型でも軽快に設計。
さらに、ACISカーネルを搭載し、サーフェイスとソリッドが融合したハイブリッド型である点もCimatron Moldの魅力です。

Cimatronの価格・料金

Cimatronの詳細な価格は、確認できませんでした。導入費用を問い合わせる際は、必要な機能や加工範囲、使用予定の工作機を具体的に伝えると、導入環境に合った提案を受けやすくなるでしょう。

Cimatronのサポート体制

Cimatronのユーザーは、電話やメール、訪問サポートを受けることができます。
たとえば、「基本操作について質問したい」という場合は、電話やFAX、メールで対応。また、必要に応じてリモートサポートを利用した対応も可能です。
さらに、製品のバージョンアップに関するセミナーによる情報提供や、諸セミナーの案内なども行っています。

Cimatronのセキュリティ対策

Cimatronに関する情報セキュリティやシステム保護対策に関する具体的な記載は、公式サイト上では確認できませんでした。

Cimatronのよくある質問（FAQ）

面（サーフェス）とソリッドの混在モデリングが簡単にできますか？

CimatronのCADモデリングは面（サーフェス）とソリッドのハイブリッド（混在）モデリングになっていますので、オペレータは面の属性（面又はソリッド）を意識することなく作業ができます。
例えば、ソリッド形状を面コマンドで作業、面形状をソリッドコマンドで作業という具合に。
また、ソリッドも完全に閉じたソリッド形状だけでなく、開いたソリッド形状もソリッドとして認識します。

CADデータを3軸プリンターに渡すことは可能ですか？

Cimatronは、従来のSTL出力と新機能のAMFフォーマット出力に対応しています。これにより品質の高いデータを3軸プリンターに渡せます。

Cimatronの販売元企業情報

企業名	株式会社セイロジャパン
所在地	埼玉県春日部市谷原3-1-8 3F

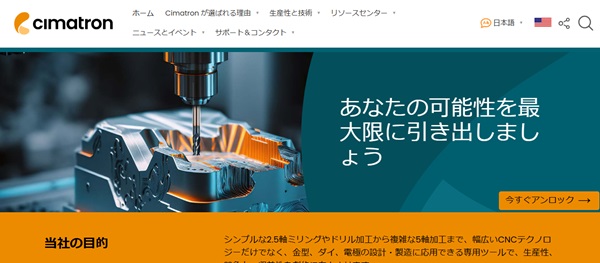

公式HP	https://www.cimatron.com/ja
