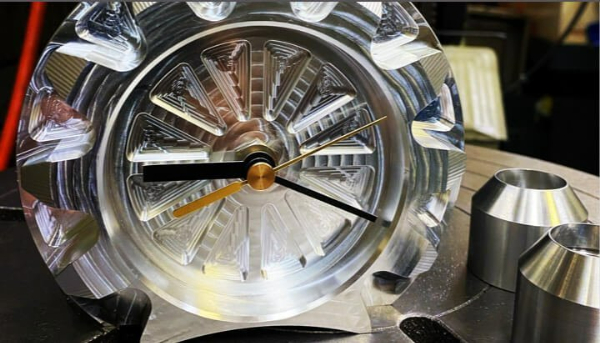

3軸加工は、複雑な形状や曲面を高精度に仕上げる加工方法です。以下のような幅広い材質に対応しています。
鉄鋼や非鉄金属に加えて、樹脂や難削材にも対応できる柔軟性が3軸加工の特長です。
特に自動車や航空機業界では、軽量化と強度のバランスを重視したアルミやCFRPの需要が高く、3軸加工はそれらの高機能材料の加工に適しています。
条件設定や工具選定を適切に行うことで、精度を保ちながら高い生産性を実現することができます。
3軸加工では、複雑な輪郭や曲面、微細形状に対応するため、以下のような工具が使われています。
特にエンドミルは3軸曲面の加工に不可欠な工具。金型や精密部品の仕上げにおいて高精度な切削を可能にします。ドリルやタップは穴あけやネジ加工に用いられ、リーマは穴の精度を向上させるために使われます。
工具選定は、対象となる材料の硬度や求める表面精度に応じて行うことが重要です。適切な工具を選ぶことで、工具寿命の延長や加工品質の安定化を図ることができます。
3D加工の品質と効率を左右するのは、「工具をどのように動かすか（ツールパス）」の選択です。ワークの形状（壁面の角度など）に合わせて最適なパスを使い分けることで、仕上げ工程の工数削減と美しい表面品質を両立できます。
| パスの種類 | 特徴・仕組み | メリット | デメリット |
|---|---|---|---|
| 等高線加工 | Z方向（深さ）の切り込み量を一定にして、水平に削る手法。 | 垂直に近い壁面を効率よく、高精度に仕上げられる。 | 緩やかな傾斜部では、階段状の削り残しが目立ちやすい。 |
| 走査線加工 | 一方向に平行な線を引くように、往復して削る手法。 | 緩やかな傾斜や平坦部を高速に加工できる。 | 垂直に近い壁面ではパスの間隔が広がり、精度が落ちる。 |
| 等歩進加工 （3Dステップ） |
面の傾斜に関わらず、表面上の工具間隔を一定に保つ手法。 | 壁面から緩斜面まで、均一な面粗度で滑らかに仕上げられる。 | 計算負荷が高く、パス生成や加工に時間がかかる傾向がある。 |
ツールパスの性能を引き出すには、工具の選定も重要です。3D加工では主に以下の工具が使われます。
加工現場でよくある「斜面だけ面が荒い」「磨き工程に時間がかかりすぎる」といった悩みは、形状に合わないパスを選択していることが主な原因です。
最新のCAD/CAMソフトであれば、壁面には「等高線」、平坦部には「走査線」を自動で割り当てたり、面の角度に応じてパスの間隔を自動調整したりする機能が備わっています。最適なパス計算をソフト側に任せることで、「手戻りのない高精度加工」と「加工時間の最短化」を同時に実現することが可能になります。

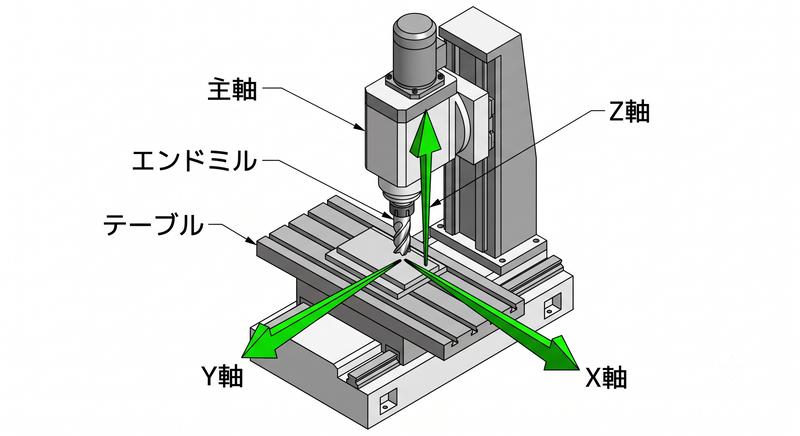

一口に「3軸加工」と言っても、制御の複雑さによって「2D」「2.5D」「3D」の3つのレベルに分類されます。それぞれの違いを理解することで、自社の加工内容に対してどの程度のCAD/CAM性能が必要かが見えてきます。
| 比較項目 | 2D加工 | 2.5D加工 | 3D加工 |
|---|---|---|---|
| 制御軸数 | 同時2軸（X, Y） | 同時2軸＋1軸（Zは位置決め） | 同時3軸（X, Y, Zを同時制御） |
| 主な加工形状 | 平面、外周、穴あけ | ポケット加工、段差、単純な勾配 | 自由曲面、金型、複雑な立体形状 |
| 加工パスの複雑さ | 低（直線と円弧の組み合わせ） | 中（等高線状の平面切削） | 高（複雑な3次元座標の計算） |
| 主な使用工具 | フラットエンドミル、ドリル | フラット/ラジアスエンドミル | ボール/ラジアスエンドミル |
最大の違いは、「Z軸（深さ方向）がX・Y軸と同時に動くかどうか」にあります。
2Dや2.5D加工は、一定の深さまで刃物を下ろしてから水平方向に動かす「階段状」の動きが基本です。これらはプログラムが比較的単純なため、簡単な形状であれば手入力でも対応可能です。しかし、2.5Dでも段差やポケットが複雑になれば、CAMを使用した方が圧倒的に効率的です。
一方、3D加工はX・Y・Zの3軸を常に連携させながら動かすことで、滑らかな自由曲面や複雑な金型形状を作り出します。膨大な3次元座標の計算が必要になるため、人間による手計算は事実上不可能であり、高性能なCAD/CAMの導入が必須となります。特にボールエンドミルを用いて美しい仕上げ面を得るためには、緻密なツールパス生成能力が求められます。
CAD/CAMを3軸加工に導入することで、製造プロセスが劇的に効率化します。
まず、CADデータからCAMが加工の経路を自動生成するため、複雑なプログラミングを手作業で行う必要がありません。複雑な設計変更が何度も発生した場合でも、CAD/CAMなら迅速に対応可能です。
加工前にシミュレーションを行える点もメリットです。加工前に問題点を見つけ出し、工具の破損や加工ミスを未然に防ぐことができます。無駄な材料費や時間を減らし、製造コスト削減や納期短縮を実現できるでしょう。
神奈川県の精密加工企業は、CAD/CAMソフトの導入により、従来の加工設備では対応が難しかった立体的で複雑な加工を実現しました。
工具の動作や部品形状を事前に画面上で確認できるため、加工の精度と安全性が向上。さらに、これまで使いこなせなかった5軸加工機を活用し、金型加工や複雑な部品加工にも対応できるようになりました。
3D加工は、平面的な2D加工に比べて「深さ方向」の動きが加わるため、加工事故のリスクが格段に高まります。
特に深い金型や複雑なポケットを加工する際、底まで刃を届かせるために工具の突き出しを長く設定しがちです。しかし、突き出しが長くなればなるほど、工具の振動（びびり）や、ツールホルダー・主軸ヘッドがワークや治具に激突する「干渉リスク」が指数関数的に増大します。
事前の検証が不十分なまま加工を開始すると、以下のような深刻なトラブルを招く恐れがあります。
これらの事故を未然に防ぐため、3D加工向けのCAD/CAM選定では、「削り残し箇所の可視化」と「高精度な干渉シミュレーション」が必須条件となります。
加工前に画面上で、ストック（削り代）の変化をリアルタイムに確認し、工具やホルダーが1mmでも干渉する箇所を赤く警告する機能は、今や「あれば便利」なものではなく、加工の安全を担保する生命線です。事故による手戻りや機械の修理費用、納期の遅延を考えれば、シミュレーション性能の高いソフトを導入することは、トータルコストを劇的に抑える賢明な投資に直結します。
3軸加工はもちろん、5軸加工や複合加工など、さまざまな加工方法に柔軟に対応できるソフトを選ぶことが重要です。
特に航空機部品や医療機器のような複雑な形状を加工する場面では、5軸加工に対応したソフトを選ぶと、加工精度や効率が飛躍的に向上します。
複雑で精密な形状を扱う3軸加工では、CADによる正確なモデル作成とCAMによる事前シミュレーションが不可欠です。
ソリッドモデリングやサーフェスモデリング、詳細な加工シミュレーション機能を備えたソフトを選ぶことで、製品の品質向上と加工トラブルの低減が図れます。
他のソフトウェアや取引先と円滑に連携するためには、広く使われているデータ形式に対応したソフトを選ぶ必要があります。
また、複雑な3軸データを素早く処理できる性能や、操作が簡単で必要な操作がすぐに理解できるソフトを使うことも重要です。
多様なNC工作機に対応できるCAMソフトです。
簡単にツールパスを作成できる自動化機能や、各種加工に対応したモジュールを搭載。複雑な多軸加工の軸制御を柔軟に行えるため、加工精度の高い部品を作成できます。
世界シェアNo.1の普及率で情報が得やすく、ダイナミック荒取りや多彩な仕上げパスにより、3軸加工の効率と品質を高い次元で両立します。
SolidWorksに統合され、設計データをもとに加工プログラムを自動作成します。
3軸モデルから公差情報を読み取って適した加工方法をAIが自動判断するため、初心者でも短時間で効率的に加工を開始できます。
SOLIDWORKSと完全統合された操作環境が特徴で、フィーチャー自動認識（AFR）と設計変更への自動追従により、プログラミング工数を劇的に削減します。
高度な工具経路計算と統合シミュレーションにより、加工前に問題を確認・修正可能。
加工機械に合わせたプログラムを自動で作成するため、複雑な部品でも少ない手間で高速・高精度な5軸加工が行えます。
NX CADとの完全統合により設計変更へ即座に対応できるほか、実機を忠実に再現するGコード駆動のシミュレーションが、3軸加工の干渉リスクを極限まで低減します。
設計から製造まで一貫して利用できるCAD/CAMソフトで、操作が簡単なプッシュ・プル方式を採用しています。
低価格で、位置決め5軸加工やシミュレーションを標準搭載。小規模な企業でも効率よく利用できます。
圧倒的なコストパフォーマンスとクラウド連携が特徴で、設計変更が即座に3軸ツールパスへ同期されるため、試作開発のリードタイムを大幅に短縮できます。
SOLIDWORKSとInventorにシームレスに組み込まれ、モデルから直接ツールパス作成が可能。
工具や治具の干渉を防ぎつつ高速・高精度な加工が行えるため、特に加工時間の短縮や効率化に効果を発揮します。
特許技術「iMachining」が最適な切削条件を自動算出するため、3軸加工の時間を大幅に短縮し、高硬度材でも工具負荷を抑えた安定加工を実現します。
マシニング、旋盤、ワイヤEDMまで統一した操作画面で加工設定ができ、工程集約による効率的な生産を支援します。
多軸加工の設定も画面上で簡単に行え、設計変更にも即座に対応可能な柔軟性があります。
自動形状認識と工程の自動割り付け機能により、プログラムの属人化を防ぎ、ミル・旋盤・ワイヤ加工を同一画面で一元管理できる操作性の高さが魅力です。
加工の知識が少なくても簡単に操作できるシンプルな画面設計で、5軸加工時の工具やホルダの衝突を自動回避できます。
初心者でも工具の制御や加工パス調整が容易に行えるため、高品質な加工が可能です。
モジュール構成により段階的な導入が可能で、高速荒加工機能「VoluMill」や高度な衝突検出により、サイクルタイム短縮と安全な加工環境を実現します。
CADからの形状認識で加工部位を自動抽出し、加工プログラムを素早く生成。
加工条件や工具情報をあらかじめ登録することで、作業者の負担を減らします。特に複雑な4軸・5軸加工でも効率的な加工を実現します。
独自の「Waveform荒加工」により難削材でも切削負荷を一定に保ちつつ時短を実現できるほか、手順をガイドする「Workflow」機能が迅速な作業を支援します。
複雑な3軸・5軸加工の工具経路計算を高速で処理できるCAMソフトです。
加工プログラムのシミュレーションを詳細に行えるため、工具の衝突や加工エラーを事前に回避し、高品質な表面仕上げ加工が可能です。
複雑な曲面や高精度な仕上げに特化しており、加工ノウハウのテンプレート化（マクロ）により、属人化を排除した安定的な高品質加工を実現します。
3軸加工は、設計の自由度が高く、試作から高精度な量産部品まで幅広く対応できる加工技術です。ただし、こうした加工を現場で実践するためには、適切なCAD/CAMソフトを選ばなくてはなりません。
「設計データの変更にすばやく対応したい」「加工ミスを未然に防ぎたい」「自動化設備とスムーズに連携させたい」など、ニーズによって導入すべきソフトの機能や特性は大きく異なります。
このためまずは、現場の課題を正しく理解することが大切。その上で適切なソフトを選定し、3軸加工の生産性と品質を着実に高めていきましょう。
